直流有刷电机正反转控制的应用实例

有关直流有刷电机的用法，如何对直流有刷电机实现正反转控制，主要通过哪些方式来实现，直流无刷电机正反转控制的不同方式的区别有哪些，下面一起来看下。

12V或24V直流电机正反转控制带过载过流堵转保护器10A电流可调，直流电机正反转带过流保护控制器，保护电流0.2-10A可调，能够解决各种工具机械中电机堵转造成烧毁问题。

用途：

直流有刷电机实现正反转控制，过载过流堵转停机保护器，也可以利用电机行走卡到位过载保护停机，代替行程限位开关的场合。

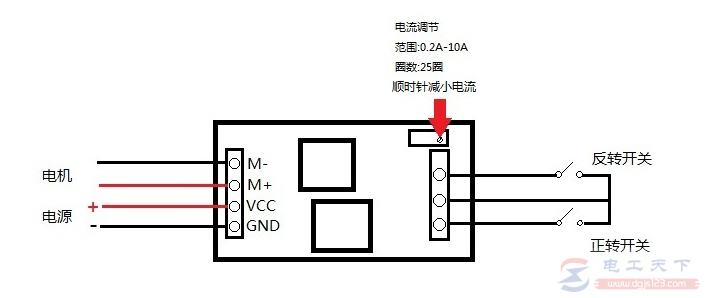

保护电流值可以在板子上调节，铜螺丝蓝色的电位器。0.2A-10A范围可调，建议不大于6A，有利于延长使用寿命。

工作电压：可以选择12V 或 24V

此保护器模块具有A,B两种工作模式，两种工作模式通过短接R3电阻位实现 R3电阻位短路为功能A。R3电阻位断开为功能B。
