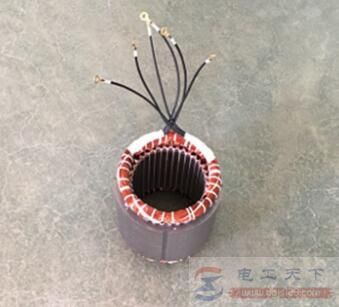

电机定子绕组的拆换和修复过程详解

有关电机的维修方法，电机定子绕组出现故障问题之后，应该如何进行拆换和修复，主要包括线圈绕制，下线、接线和检查，以及浸漆与烘干，定子绕组端部磨损的修理等步骤，下面来看下。

1、线圈绕制

①散下线圈：散下线圈用绝缘圈导线绕制，几何尺寸由绕线模保证，绕线模必须做得大小适当，拉力不宜过大。导线在线模中要顺序排列；导线交叉不齐，不仅嵌线困难，且容易造成匝间短路故障；绕线过程中，导线断头应焊接在线圈端部斜边部位，不允许接头留在线圈槽部。

②成型线圈：成型线圈在制造上比散下线圈复杂，一般修理更换线圈时，均利用备用线圈或根据电机型号向制造厂订购线圈。

2、下线、接线和检查

下线前的准备工作：包括绝缘材料和线圈、槽楔、焊接材料、槽绝缘的制备、铁芯的清理，工作现场的清洁卫生等，同时还必须熟悉图纸，明确了解电机极数，绕组节距、引线方向等，以免在下线中发生差错。

（1）嵌入式绕组的下线的工艺过程

①下第一节距线圈的下层边。以铁芯的扣片槽或机座出线孔为准，确定第一槽的位置，逐槽嵌下层线圈边，将上层线圈用纸板垫好；

②嵌其余的线圈。下好下层线圈边后，垫好层间绝缘，将上层线圈边下入节距相应的槽中，用划线板理顺在槽中的线圈边，并用手轻压端部不使翘起，然后折覆槽绝缘，并打入槽楔；

③下最后一个节距的线圈，将第一节距线圈的上层边吊起，下入最后一个节距线圈的下层边，然后下下一节距线圈的上层边，折覆槽绝缘，打入槽楔；

④端部整形，用橡皮榔头或垫着竹板将端部打成喇叭口，直径大小要合适，过小会影响转子放入和通风散热，过大使端部与机壳太接近，影响电机绝缘；

⑤端部包扎。将端部的相同绝缘纸修剪整齐；

⑥绝缘试验。检查端部伸出尺寸槽楔松紧程度及绝缘有无破损，并对相间绝缘及对地绝缘做耐压试验；

⑦极组间连接。将同组线圈按“正串”或“反串”规定联接，并引出电缆线，焊牢，包好绝缘，再将连接线捆紧扎牢；

⑧检查试验。检查接线及焊接质量；

⑨浸漆。浸漆烘干及绕组表面喷绝缘漆。

（2）接线

①将单个线圈按60°相带分布连成极相组；

②连接同一相的极相组，使之成为各相绕组；

③将三相绕组的始末端用电线引到接线盒，所有连接头都要焊接，并做好绝缘防护。
