一文看懂电动机星三角降压启动的电路图

在电动机的启动电路中，星三角降压启动电路是继电器控制系统中比较经典的电路，对于初学者来说，这类电路比较难掌握，下面就用图解的方式来介绍下星三角降压启动的电路图，一起来学习下。

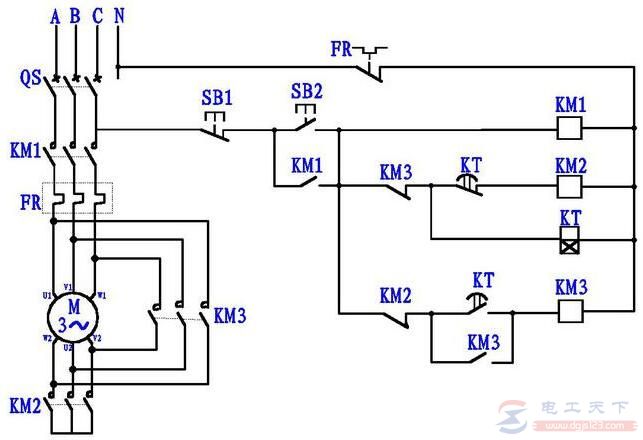

上图中为星三角降压启动电路图，QS为断路器，KM1主接触器，KM2星形连接接触器，KM3角形连接接触器，FR热继电器，KT时间继电器（通电延时型），SB1停止按钮，SB2启动按钮。

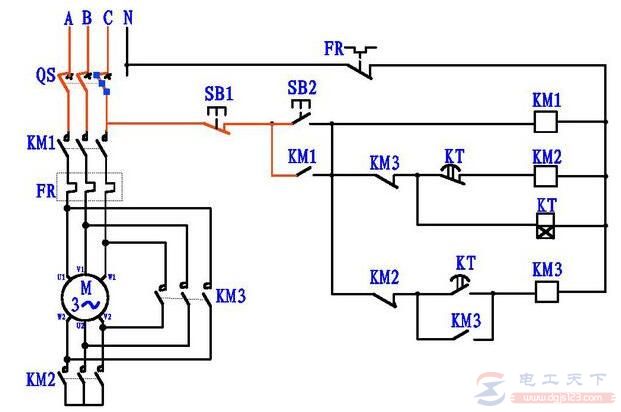

为图中带电部分标上颜色。
