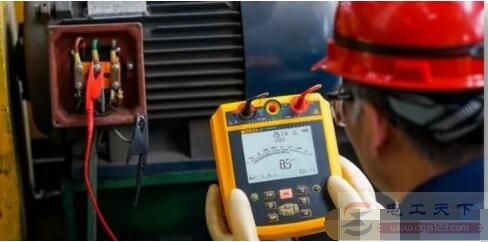

怎么用兆欧表测量电动机的绝缘电阻？

测量电动机的绝缘电阻，即是测量电动机绕组对机壳和绕组相互间的绝缘电阻。对于修复后的电动机，测量其绝缘电阻是一项必须完成的基本工作。

在测量绝缘电阻时按如下要求进行操作：

1、测量一般交流电动机的绝缘电阻时，如果各相绕组的始末端均引出机壳外，应断开各相之间的连接线，分别测量每相绕组对机壳的绝缘电阻，即绕组对地的绝缘电阻；然后测量各相绕组之间的绝缘电阻，即相间绝缘电阻。如果绕组只有始端或末端引出机壳外，则应测量所有绕组对机壳的绝缘电阻。

测量电动机的绝缘电阻？" width="488" height="242" />

2、对于绕线式转子电动机，应分别测量定、转子绕组的绝缘电阻。

3、对于多速多绕组电动机，应逐个地测量各绕组对机壳的绝缘电阻和绕组间的绝缘电阻。

4、对于直流电动机，应分别测量电枢回路绕组、串励绕组和并励绕组对机壳及其相互间的绝缘电阻。
