不同功率的单相电机的接线方法

功率较大的单相电机，其主副线圈是分开的，而且上面有离心开关，一共有6个接线端子，其接线方法与小功率单相电机是不同的，不同功率的单相电机的接线方法，一起来了解下。

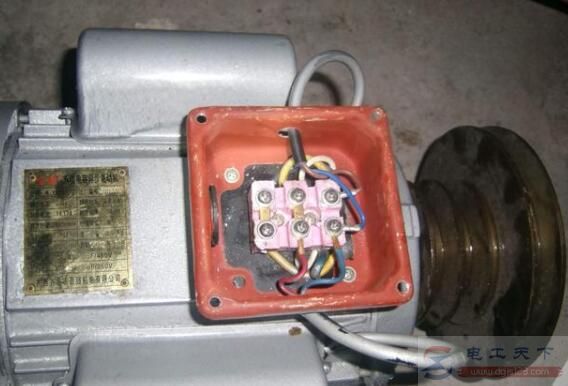

首先，确保电机绕组端子按图示排列，万用表测副绕组Z1、Z2阻值应最大、主绕组U1、U2阻值其次、离心开关V1、V2阻值应为0Ω。

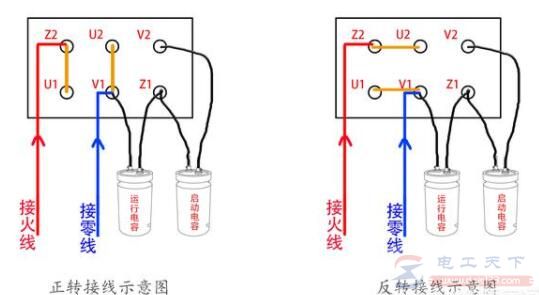

按照下图接线：

上图中，U1、U2为主绕组，Z1、Z2为副绕组，V1、V2为离心开关。
