一例能发出启停信号的控制线路图

一些大型机械设备，靠电动机传动的运动部件移动范围很大，在启动前要发出启动信号，经过一段时间再启动电动机，以便告知工作人员及维修人员远离设备，避免危险事故的发生。

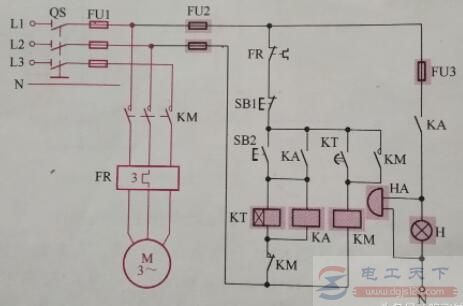

以下是控制线路图：

工作过程为：

在需要启动时，按下按钮SB2开始，继电器KA得电吸合并自锁，其常开触点闭合，电铃和灯光发出启动信号，时间继电器kt同时得电，经过设定的时间后，Kt常开触点延时闭合，接触器km线圈得电，km主触点闭合，常开辅助触点自锁，电动机开始运转，同时由于km的吸合，其常闭触点又断开了KA和KT，电铃和灯泡断电停止工作。
