电机星三角降压启动的控制电路图详解

有关电机星三角降压启动的控制电路图，异步电动机星三角起动控制电路图，适合于电动机正常运行时为三角型联接，实现星形-三角形降压启动控制，Y—△起动只能用于正常运行时为△形接法的电动机。

如下图：

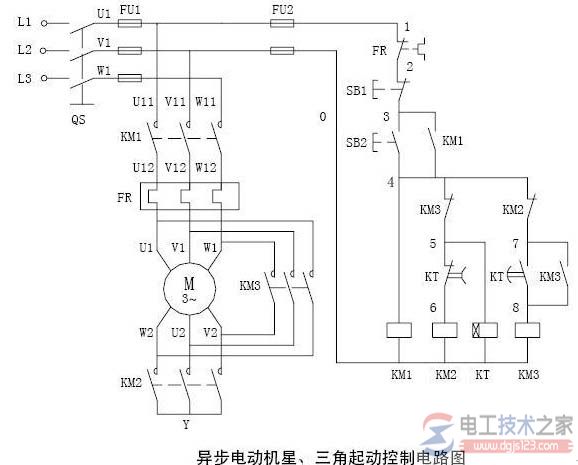

上图所示为异步电动机、星三角起动控制电路图，此种接法只适合于电动机正常运行时为三角型联接。

所需主要元器件：三个交流接触器，一个热继电器，一个时间继电器，启动、停止按钮各一，熔断器两个。

三个接触器作用：一个为主电路接通电源，一个为Y型启动，一个为△启动。

时间继电器作用：通过设定确定星型到三角型转换的时间，需要延时触点。

热继电器作用：提供过载保护。

熔断器作用：为电动机提供短路保护。

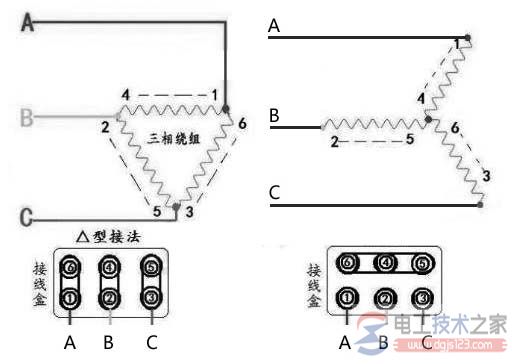

星形——三角形降压启动控制

电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。

Y—△起动只能用于正常运行时为△形接法的电动机。

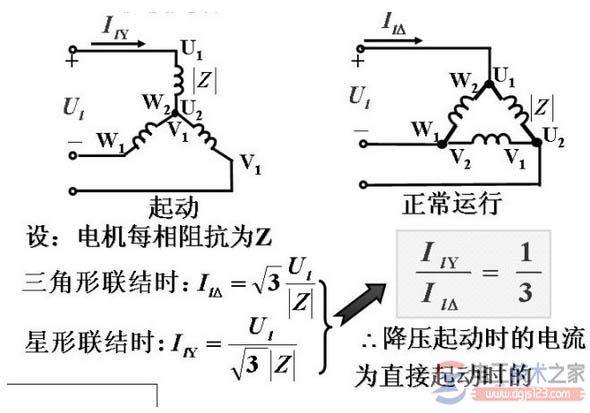

这是一种降压启动方式，适用的电机有局限性，能降多少压，怎么个算法，看下面图示。

可以看到通过Y--△，能够实现降压启动，降压起动时的电流为直接启动时的1/3。
