电动机星三角启动原理图的二个例子

有关电动机星三角启动原理图的两种接法，容量大的电动机可以采用“星一三角形换接启动”，在启动时将定子绕组接成星形，待启动完毕后再接成三角形，就可以降低启动电流，减轻它对电网的冲击。

电动机星三角启动是异步电动机最常见的一种启动方式 因为异步电动机在启动过程中起动电流较大。

因此，容量大的电动机可以采用“星一三角形换接启动”。这是一种简单的降压启动方式，在启动时将定子绕组接成星形，待启动完毕后再接成三角形，就可以降低启动电流，减轻它对电网的冲击。

这样的启动方式称为星三角减压启动，简称为星三角启动（Y-Δ起动）。

采用星三角启动时，启动电流只是原来按三角形接法直接起动时的1/3。如果直接起动时的起动电流以6～7Ie计，则在星三角起动时，起动电流才2～2.3倍。同时启动电压也只是为原来三角形接法直接启动时的根号三分之一。当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法。

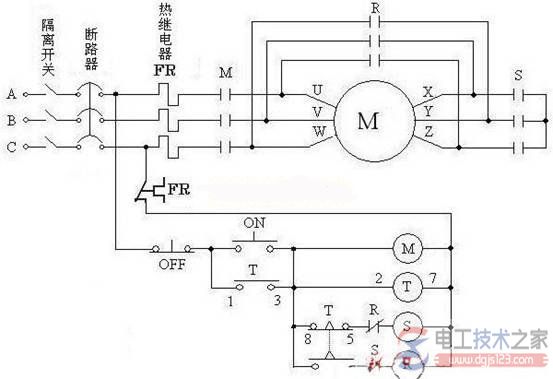

星三角启动原理图1

这种Y-Δ（星三角）起动方法，目的是降低起动电流，减小对电网及电气设备的危害，这个方法只适合于几十千瓦的小型电机，如大型电机采用的是自藕变压器起动方式。

两种电动机星三角启动原理图，M为主接触器，不论在启动还是正常运转是都是接通的。S接触器，为起动时间内星接法短路接触器，把电动机三根尾端线短路。

R接触器，为启动之后，把电机绕组首尾连接起来。即U-Z，Y-W，X-V三个绕组的三角形接法。

T时间继电器，起动时，比如要让电机在5秒内完成起动进入正常运转状态，就可把时间继电器设定到5秒

FR热继电器，串接到主回路，如主回路因电机负载电流过大，缺相等会使热继电器内金属过热，顶开热继电器内的控制触点，达到断开控制回路的目的。

起动过程：合上隔离开关---合上断路器----按下ON启动按钮---M，S，T得电---M接通主回路，S通过T的常闭触点及R的常闭触点得电---S主回路接通--正在做起动运转过程。

当时间继电器T的时间到了--T常闭触点断开，T常开触点接通-S因此断电，接触器R接通-完成起动

停止-按下OFF按钮断开其控制回路-完成。等待下次起动。来自：电工技术之家

接触器R，S各有一个常闭触点与R，S互相牵制，是防止接触器主触点粘连，而引起短路事故而设的互锁电路。

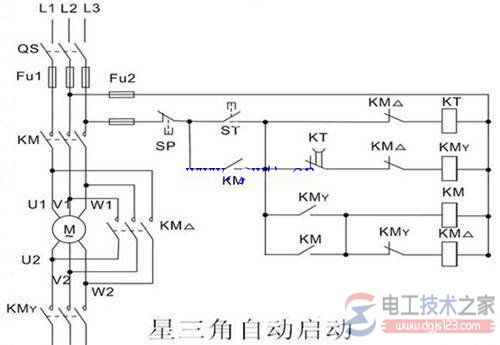

星三角启动原理图2:

星三角降压启动的电动机三相绕组共有六个外接端子：A-X、B-Y、C-Z（以下以额定电压380V的电机为例）。
