异步电动机绕组的接线方式图解

有关异步电动机绕组的接线方式，包括极相组间连接，引出线，接线和引线焊接，端部统包等，把每相的极相组，按照绕组嵌线图串联成一路或并联成多路，三相绕组的首尾端分别与引出线连接。

异步电动机绕组的接线方式

绕组嵌好线后，就要把每相的极相组，按照绕组嵌线图串联成一路或并联成多路，然后把三相绕组的首尾端分别与引出线连接，并引出到接线盒内。

1、极相组间连接

根据绕组的型式与排列,极相组间的连接分两种：

1、“正串”接法：极相组间‘尾接首’相连；

2、“反串”接法：极相组间‘首接首’‘尾接尾’相连；

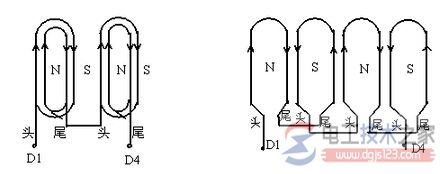

以三相四极24槽电机为例，画出其中A相绕组的“正串”和“反串”两种接法。

图1，“正串”接法“反串”接法

绝大多数电机，无论是单层绕组或双层绕组，各极相组间的连接，都是头接头尾接尾，极相组间采用头接尾的电机是很少的。

2、引出线

三相绕组电源引出线，一般由单层绕组的里层边引出。三相绕组的首端要互差120°电度角。

确定三相绕组首端位置时，首先确定A相首端所在的槽位，B、C两相的首端应依次与A相相差120°电角度和240°电度角，可按电机定子的槽距角计算出B、C相的首端槽位。

对于极相组间以尾接尾头接头连接的绕组，有时为了出线紧凑和接线方便，也可以把B、C相的首端，置于A相首端左右各间隔120°电角度的位置。

3、接线和引线焊接

在连接线和电源引出线焊接时，一定要把线头刮干净，特别是漆包线，要用刮刀刮净线头圆周上的绝缘漆层。

以松香为焊剂，先搪锡后焊接，焊接后表面应无毛刺和虚焊假焊现象，焊接处要套上绝缘套管。

4、端部统包

在引出线侧，当接头焊接完毕套好绝缘管后，要把所有的连接线和引出线连同接头处套管，用布带或线绳紧紧地绑扎在端部喇叭口上。

接线要对称整齐，小型电机的引出线最好从出线孔的对面引过来，包扎整齐。小型电动机也可以把接线布置在端部外侧。
