三相异步电动机双重联锁的正反转控制的原理与优点

三相异步电动机双重联锁的正反转控制的工作原理是什么，双重联锁的正反转控制线路示意图，双重联锁的正反转控制线路的优点。

三相异步电动机双重联锁的正反转控制

一、双重联锁的正反转控制线路的工作原理

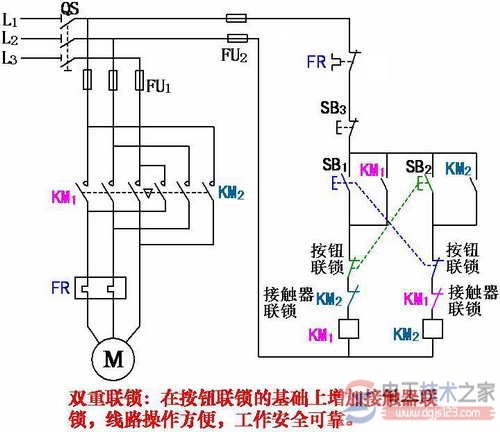

双重联锁的正反转控制线路

线路的工作原理：

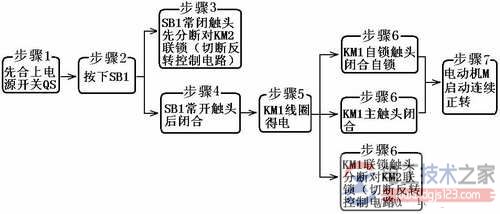

1、正转控制：

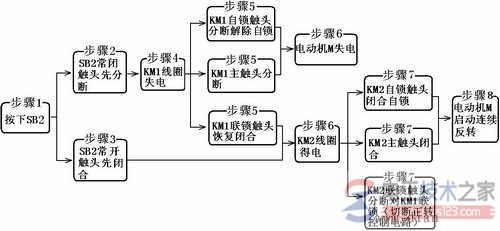

2、反转控制：

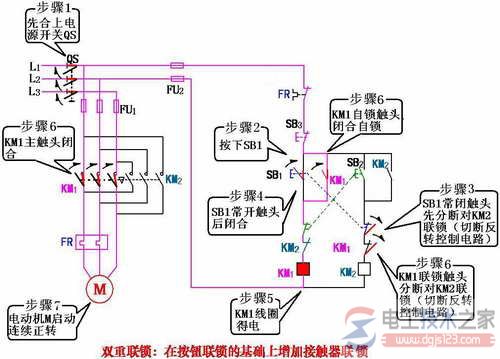

电动机的正转启动示意图（双重联锁的正反转控制线路）

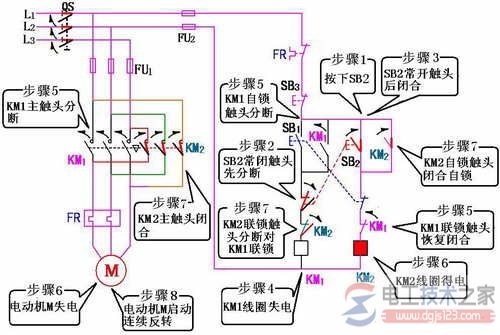

电动机的反转启动示意图（双重联锁的正反转控制线路）

二、双重联锁的正反转控制线路的优点

按钮、接触器双重联锁的正反转控制线路是在按钮联锁的基础上，又增加了接触器联锁，故兼有两种联锁控制线路的优点，使线路操作方便，工作安全可靠。
