三相异步电机的拆装步骤详解
|

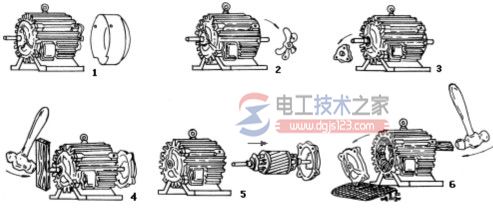

有关三相异步电机的拆装步骤，电机定期保养与维修时，需要拆装，正确的拆装方法，将确保电机部件的完好，减少故障的发生，三相异步电机的拆卸与安装步骤。 三相异步电机的拆装步骤对电机进行定期保养、维护和检修时，首先需要将其拆装。如果拆装方法不当，就会造成部分部件损坏，引发新的故障。 因此，正确拆装电机是确保维修质量的前提。在学习维修电机时，应优先学会正确的拆装技术。 二、三相异步电机的拆卸步骤 1、拆卸前的准备 (a)切断电源，拆开电机与电源连接线，并做好与电源线相对应的标记，以免恢复时搞错相序，并把电源线的线头做绝缘处理。 (b)备齐拆卸工具，特别是拉具、套筒等专用工具。 (c)熟悉被拆电机的结构特点及拆装要领。 (d)测量并记录联轴器或皮带轮与轴台间的距离。 (e)标记电源线在接线盒中的相序、电机的出轴方向及引出线在机座上的出口方向。 2、拆卸步骤 借助图1-1-1所示，来看下拆卸步骤： (a)卸皮带轮或联轴器，拆电机尾部风扇罩。 (b)卸下定位键或螺丝，并拆下风扇。 (c)旋下前后端盖紧固螺钉，并拆下前轴承外盖。
图1-1-1电机拆卸步骤 (d)用木板垫在转轴前端，将转子连同后端盖一起用锤子从止口中敲出。 (e)抽出转子。 (f)将木方伸进定子铁心顶住前端盖，再用锤子敲击木方卸下前端盖，最后拆卸前后轴承及轴承内盖。 3、主要部件的拆卸方法 (a)皮带轮（或联轴器）的拆卸:先在皮带轮（或联轴器）的轴伸端（联轴端）做好尺寸标记，然后旋松皮带轮上的固定螺丝或敲去定位销，给皮带轮（或联轴器）的内孔和转轴结合处加入煤油，稍等渗透后，使锈蚀的部分松动，再用拉具将皮带轮（或联轴器）缓慢拉出，如图1-1-2。若拉不出，可用喷灯急火在皮带轮外侧轴套四周加热，加热时需用石棉或湿布把轴包好，并向轴上不断浇冷水，以免使其随同外套膨胀，影响皮带轮的拉出。 注意：加热温度不能过高，时间不能过长，以防变形。

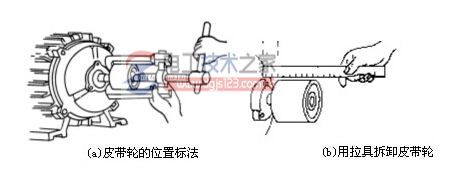

(a)皮带轮的位置标法 (b)用拉具拆卸皮带轮 图1-1-2 拆卸皮带轮 (b)轴承的拆卸:轴承的拆卸可采取以下三种方法。 用拉具进行拆卸 拆卸时拉具钩爪一定要抓牢轴承内圈，以免损坏轴承，如图1-1-3。
图1-1-3 用拉具拆卸轴承 图1-1-4敲打拆卸轴承 用铜棒拆卸，将铜棒对准轴承内圈，用锤子敲打铜棒，如图1-1-4。用此方法时要注意轮流敲打轴承内圈的相对两侧，不可敲打一边，用力也不要过猛，直到把轴承敲出为止。 在拆卸端盖内孔轴承时，可采用如图1-1-5 所示的方法，将端盖止口面向上平稳放置，在轴承外圈的下面垫上木板，但不能顶住轴承，然后用一根直径略小于轴承外沿的铜棒或其他金属管抵住轴承外圈，从上往下用锤子敲打，使轴承从下方脱出。
图1-1-5 拆卸端盖内孔轴承 铁板夹住拆卸，用两块厚铁板夹住轴承内圈，铁板的两端用可靠支撑物架起，使转子悬空，

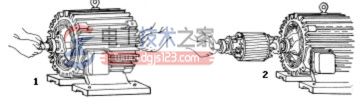

如图1-1-6，然后在轴上端面垫上厚木板并用锤子敲打，使轴承脱出。图1-1-6 铁板架住拆卸轴承 (c) 抽出转子:在抽出转子之前，应在转子下面气隙和绕组端部垫上厚纸板，以免抽出转子时碰伤铁心和绕组。对于小型电机的转子可直接用手取出，一手握住转轴，把转子拉出一些，随后另一手托住转子铁心渐渐往外移，如图1-1-7所示。

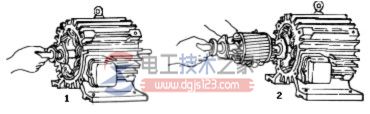

图1-1-7小型电机转子的拆卸 在拆卸较大的电机时，可两人一起操作，每人抬住转轴的一端，渐渐地把转子往外移，若铁心较长，有一端不好出力时，可在轴上套一节金属管，当作假轴，方便出力。 如图1-1-8所示。

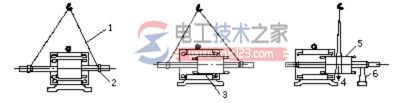

对大型的电机必需用起重设备吊出。如图 1-1-9所示。 单相异步电机的拆卸：由于单相异步电机结构较三相异步电机简单，且重量轻、体积小，通常只要会拆卸三相电机的，就会拆卸单相电机。只有带启动开关的单相电机在拆卸时，相对要复杂一些，因此在拆卸时，注意不要碰坏启动开关。 图1-1-8 中型电机转子的拆卸
1—钢丝绳；2—衬垫（纸板或纱头）；3转子铁心可搁置在定子铁心上，但切勿碰到绕组；4—重心；5—绳子不要吊在铁心风道里；6—支架； 图1-1-9 用起重设备吊出转子 |
