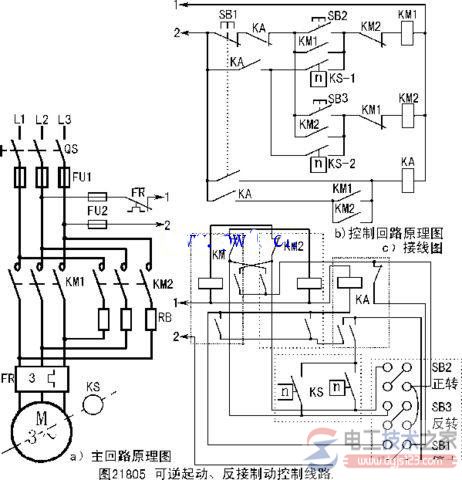

电动机可逆起动反接制动控制线路图详解

有关电动机可逆起动反接制动控制线路图，该控制线路由于主回路中没有限流电阻RB，只能用于容量较小的电动机，可逆起动反接制动的控制线路的参考接线步骤。

该控制线路由于主回路中没有限流电阻RB，所以只能用于容量较小的电动机。

图中KS—1和KS—2分别为速度继电器正反两个方向的两副常开触头，当按下SB2时，电动机正转，速度继电器的常开触头KS—2闭合，为反接制动作准备，当按下SB3时，电动机反转，速度继电器KS—1闭合，为反接制动作准备。

中间继电器KA的作用：为了防止当操作人员因工作需要而用手转动工件和主轴时，电动机带动速度继电器KS也旋转；当转速达到一定值时，速度继电器的常开触头闭合，电动机获得反向电源而反向冲动，造成工伤事故。

控制线路的工作原理：

闭合电源开关QS后按SB2，接触器KM1获电闭合并通过其自锁触头自锁，电动机M正转起动，当电动机转速高于120转/每分钟 时，KS—2闭合，为反接制动作准备。

当需要正转停止时，按SB1，接触器KM1断电释放而中间继电器KA获电吸合并自锁；KA的常开触头断开，切断KM2自锁触头的供电回路，使其不能自锁；KA的常开触头接通KM2的线圈回路，使KM2获电吸合，此时反接制动开始，当电动机的转速降至约100转/每分钟时，速度继电器KS—2断开，使 KM2断电释放，在中间继电器自锁回路中的常开触头KM2断开，使中间继电器KA也失电释放。
