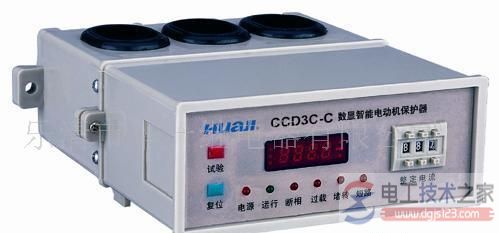

电机保护器的操作方法_电机保护器的故障维修

本文介绍了电机保护器的操作方法，包括过电流保护设定方法、启动延时设定方法、复位方法，并介绍了电机保护器的故障检查与维修方法，供大家参考。

一、电机保护器的操作方法

1、过电流保护设定方法：把面板上的拨动开关拨至设定位置，调整电流调节电位器使电流显示器数字为该电动机的额定电流值，再把开关拨到运行位置，此时显示器上的数字为该电动机的工作电流。

2、启动延时设定方法：全压启动可调至最小，总之启动延时时间要根据用户设备需要自行调整。

3、复位方法：当电机发生故障跳闸后，故障指示灯亮，保护装置处于记忆状态，按下面板上复位健方可复。

二、电机保护器的功能与故障检修

1、互感器固定在交流接触器下方为宜，采用螺丝固定安装方式：三相主线路分别穿过互感器的三个孔；按接线图接好线并检查无误后，方可通电调式（停机时才可修改参数）。

2、按功能键一次。显示设置菜单：显示器显示。表示进入修改功能参数设定。

3、按功能键二次。显示过载电流设定：显示器右边显示烁按数据键选择设定的数字，每按数据键一次数字递增“1”，按移位键该位闪烁再按数据键改参数。

4、按功能键三次。显示过载序号设定：显示器右边显示闪烁按数据键修改参数，每按数据键一次数字递增“1”。

5、按功能键四次。显示启动延时设定：显示器右边显示闪烁按数据键选择设定的数字，每按数据键一次数字递增“1”，按移位键该位闪烁再按数据键修改参数。
