不用7809三端稳压器将直流12V降到9V作稳压电源

将直流12V降到9V作为稳压电源，DC-DC有多种降压方式，没有必要一定使用7809三端稳压器。不使用7809三端稳压器时，还有其它方法供选择，下面与电工天下小编一起来了解下。

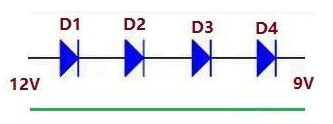

如果对输出电源要求不高，可以直接串联3~5只整流二极管实现，整流二极管的压降0.6V~1V左右，根据负载电流大小而压降略有变化。可以根据实际电路的实测操作，工作原理及接线简单，选择二极管的电流大于负载所需电流。

可能题主对线性电源比较反感，线性电源效率不高，需要考虑散热的问题，所以不打算采用7809，那么可以使用开关电源芯片，比如LM2596、LM2577、tps40200、tps54160、XL1057、XL4015等。

以最常用的LM2596为例，LM2596是德州仪器生产的降压型开关电源芯片，最大输出电流3A，有固定输出3.3V、5V、12V、ADJ（可调）版本，最大输入电压40V，转换效率75%~88%。

其工作原理如下图：
