一例简单的LED恒流电源电路

LED恒流电源电路

LED灯电源采用恒流驱动方式，输出电流是一定的，输出电压随负载变化而变化，在断开负载的情况下进行测量，所测电压数值为AC 220V整流后的310V直流电压。

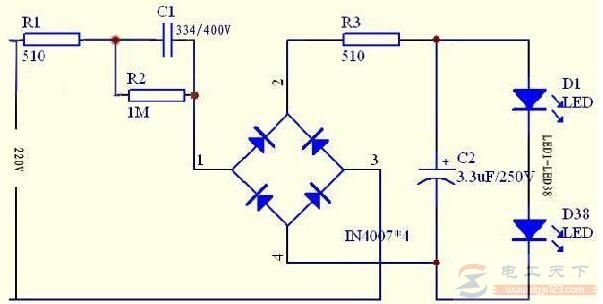

图1：LED恒流电源

上图中即为一个简单的LED恒流电源电路，采用阻容降压方案来实现，输出电流的大小只取决于电容C1的容值，根据电容对交流电流的容抗来达到输出恒定电流的目的，而输出电压的大小取决于负载，负载电阻越大，输出电压越高，负载开路时最大（ DC 310V），反之输出电压越小。

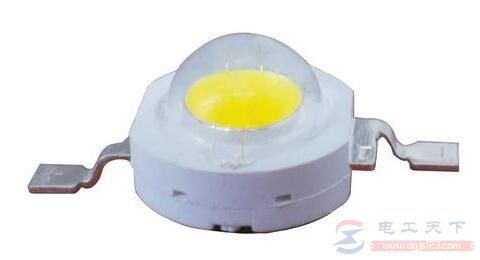

大多数的LED灯都采用恒流驱动电源供电，LED发光二极管的伏安特性不固定，当电压恒定，发光管温度升高时，其工作电流会明显加大，但亮度却不增加，只会造成LED温升更大，并加速光衰，很容易导致发光管损坏，所以LED电源大都采用恒流源驱动。

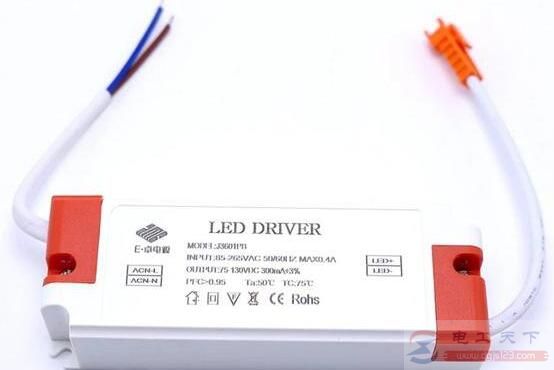

怎么区分LED电源是恒流源和恒压源，方法比较简单，只要查看电源上标注的输出电压即可，一般恒流源在输出电压一栏中标注了一个电压范围，比如（DC 125V～140V）；而恒压源则标注的固定的电压值，比如DC 120V。

恒流源是严禁开路的，如果采用的测量方式有误，那么就很容易造成电源损坏，正确的方法是串入电流表带载测量输出电流。

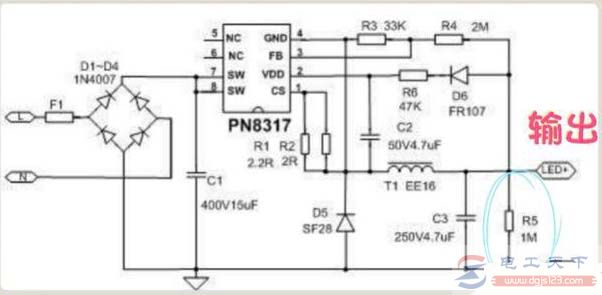

一例led灯恒流电源电路图
