一例led灯恒流电源的电路图

led灯恒流电源电路图

LED吸顶灯最常见的故障是灯珠烧坏或驱动器无输出，当出现这类故障问题时，可以先打开吸顶灯的灯罩，检查下LED灯珠是否烧坏。

吸顶灯的灯珠一般采用贴片的5730灯珠，工作电流比较大，由灯罩罩着，在夏季高温环境下，如果散热不好，就可能导致灯珠过热而损坏。

吸顶灯由多个小的LED灯珠串联而成，如果有灯珠烧坏，就可能会导致整个吸顶灯不亮。一般坏的LED灯珠内部发黑或带有小黑点。如果是灯珠损坏了，直接更换同型号的灯珠即可，当手里没有这种灯珠时，也可以直接用细导线将损坏的灯珠短路，整串灯珠即可点亮。

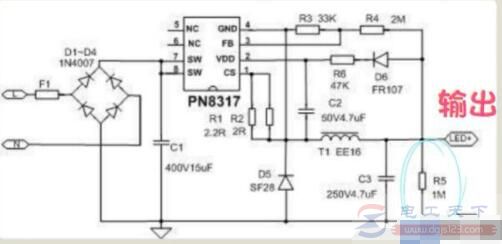

图1：LED吸顶灯的恒流驱动电路。

如果吸顶灯的LED灯珠没问题，可以用万用表测量一下恒流驱动器输出端（即上图中的LED＋和LED-端）的输出电压是否正常。如果测得驱动器无输出，那么就是驱动器坏了。

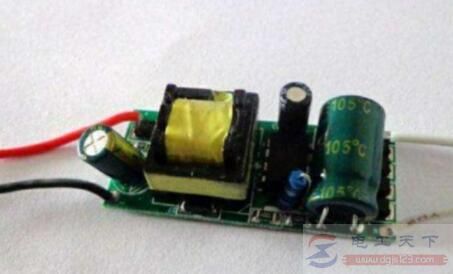

图2：一款LED恒流驱动器内部的电路板

一般驱动器电路中容易损坏的是板上的高压滤波电容，如果方便的话，可以拆开驱动器检查下是否电容炸裂损坏，如果是这个问题，可以更换同规格的电容。

另外，有的驱动器内部带有保险丝，可以看下保险丝是否烧断。如果是驱动器损坏，又无修理技术，那么就只能更换新的驱动器了。
