一例手机充电器的电路原理图

手机充电器不直接用变压器对AC220V进行降压，目的是为了减小充电器的体积，方便携带使用。

下面来看一款简单手机充电器的电路原理图。

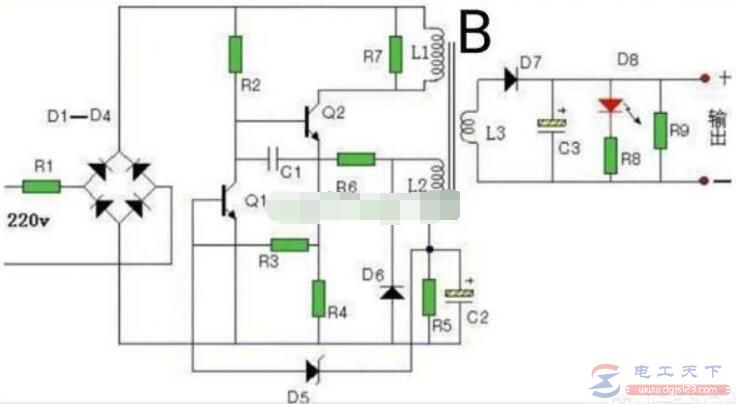

图1：手机充电器电路原理图

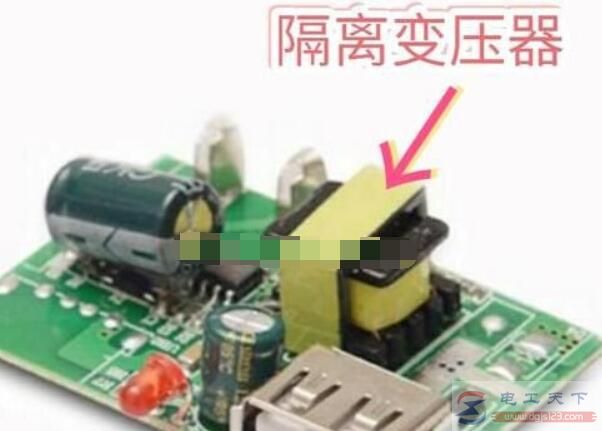

上图是一个老式手机充电器的电路原理图，充电器工作时，AC220V先通过电阻R1及D1~D4组成的整流桥变为直流电（图中滤波电容未画出，一般整流后要经过滤波），再经三极管Q1和Q2组成的高频振荡电路将桥式整流后的直流电转为数十千赫的高频交流电，然后通过变压器B降压，并经高频整流管D7整流后变成低压直流电来给手机充电。
