电力专用逆变器的原理及电路图，一图看懂逆变器的工作原理

有关电力专用逆变器的知识，介绍了电力专用逆变器的工作原理，以及电力专用UPS的三种常见类型，帮助大家了解电力专用逆变器的电路原理，有需要的朋友参考下。

电力专用逆变器

1、工作原理

DC-DC 开关电源提供逆变器自身的低压用电，如±15V、5V 等。主电路采用单相全桥电路，由微处理器产生脉宽调制（SPWM）信号，经过LC 滤波隔离、升压后输出。

由于采用电压、电流反馈，因此输出的正弦波指标可以达到很佳的效果。

2、分类

电力专用UPS 分为专用逆变器型、交直流互备UPS 型及在线UPS 型等三大类型。

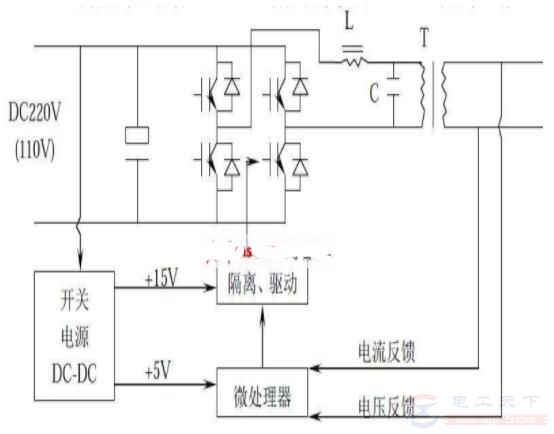

上图：电力专用逆变器型电路
