阿尔泰AI模块和ModCAN32使用介绍

准备工作：

1、首先使用我公司DAM3000M软件测试正常后再用ModCAN32测试

2、确定本机通讯用的串口号，（本次教程用的COM5）

3、确定AI模块的寄存器地址以及模块默认通讯参数

以DAM3158A为例，寄存器地址如下，其他请参考说明书

DAM-3000M系列模块出厂默认设置：

Ø 地址：1

Ø 波特率：9600bps

Ø 无校验

Ø 串口默认工作方式：校验位：无，数据位：8，停止位：1。

测试步骤

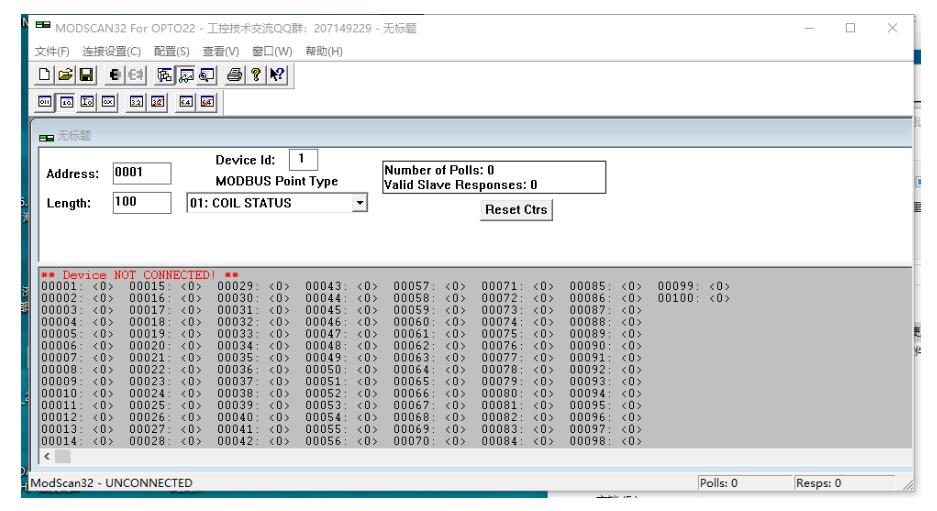

1、 软件初始界面

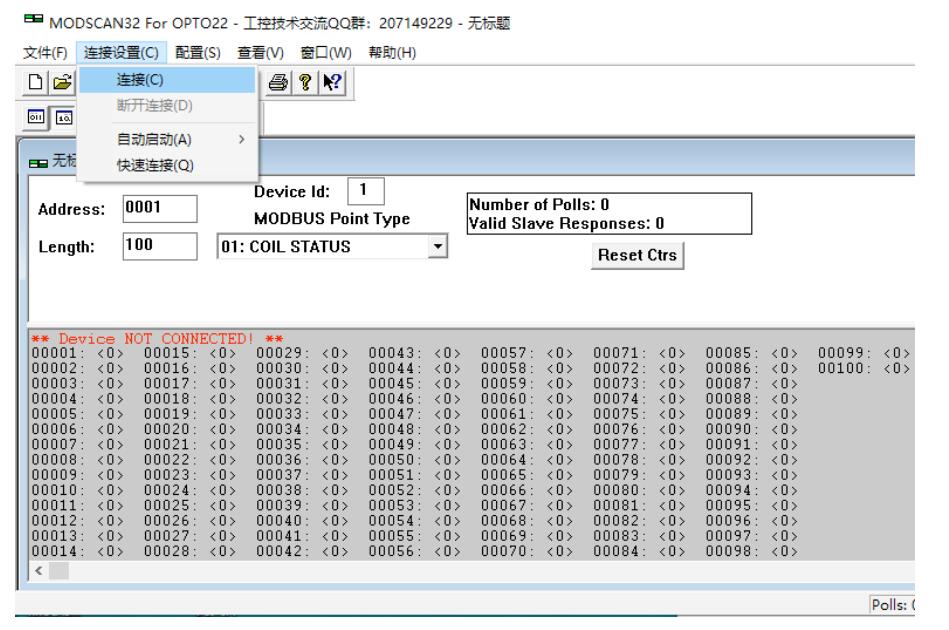

2、 选择“连接设置-连接”

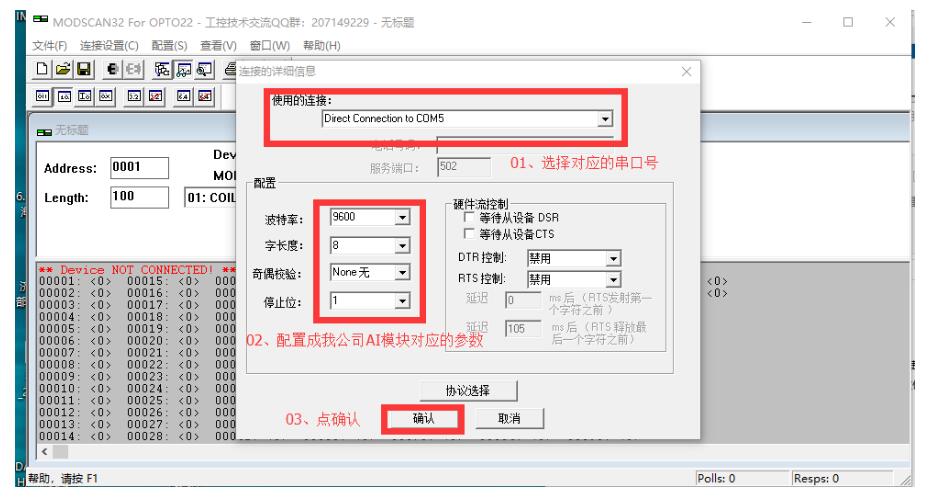

3、 配置串口

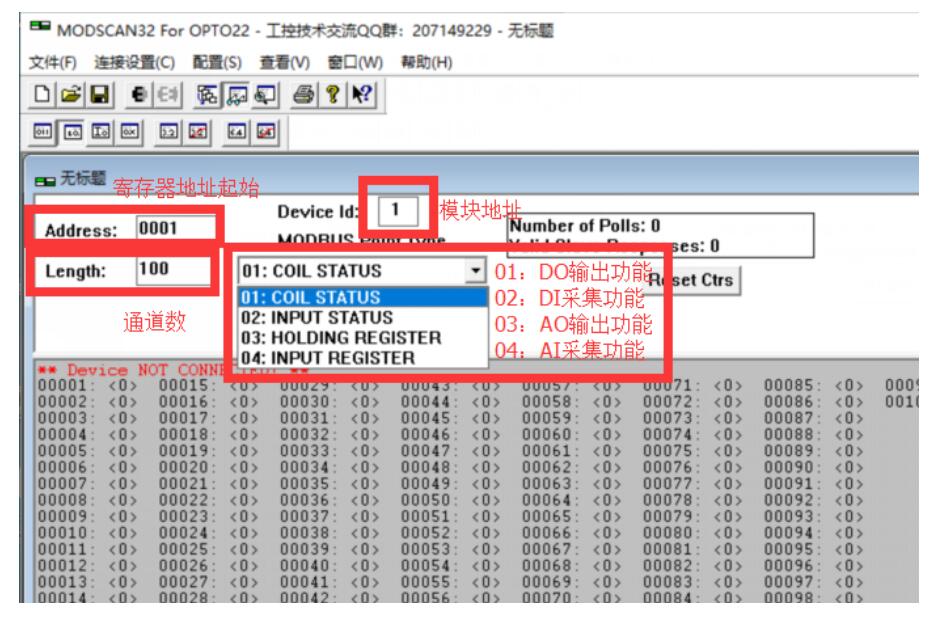

4、功能解释

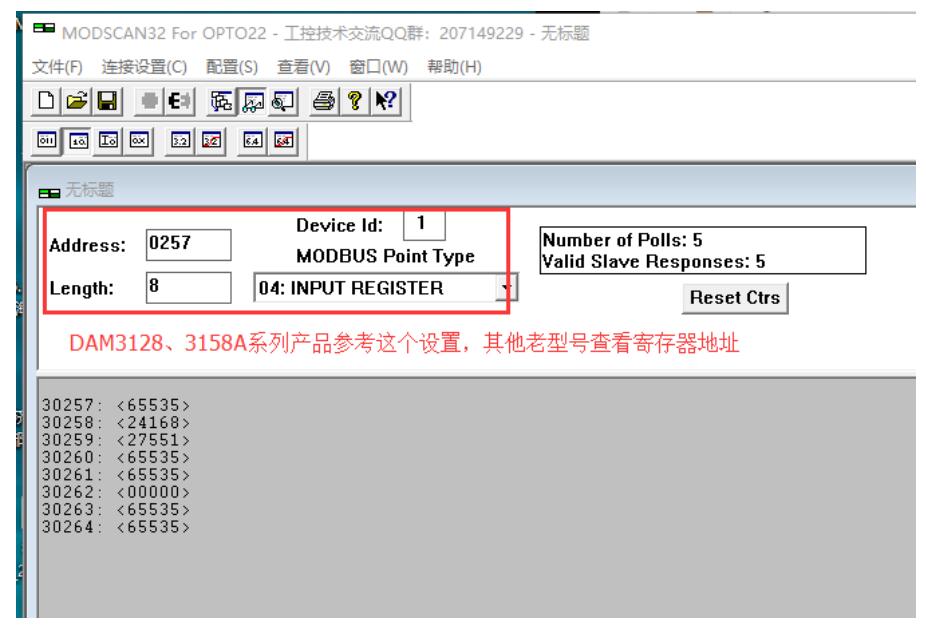

5、 AI参数配置

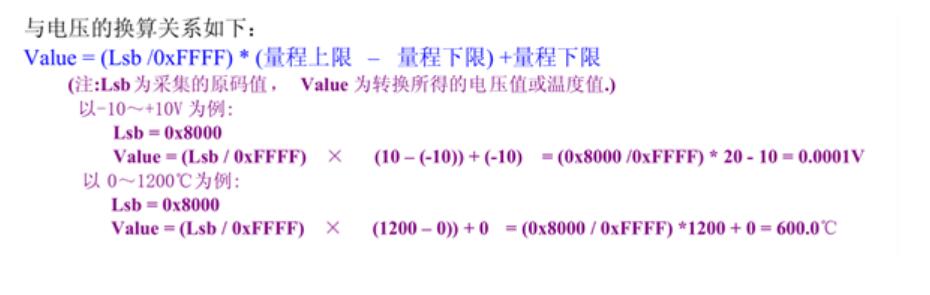

6、数据转换

Modbus RTU协议模块读取上来的数据为原码值

DAM3158A：16位数据范围2的16次方＝0~65535对应模拟电压电流的*小和*大值

DAM3128：12位数据范围2的12次方＝0~4095对应模拟电压电流的*小和*大值
