一、双电源转换开关分类

1）ATS和STS

STS(Static Transfer Switch)，静态开关，又叫静态转换开关。为电源二选一自动切换系统，第一路出现故障后STS自动切换到第二路给负载供电，第二路故障的话STS自动切换到第一路给负载供电。 适合用于UPS-UPS，UPS-发电机，UPS-市电，市电-市电等任意两路电源的不断电转换。

2）STS静态切换开关

主要由智能控制板,高速可控硅,断路器构成.其标准切换时间为≤8ms,不会造成IT类负载断电。既对负载可靠供电,同时又能保证STS在不同相切换时的安全性。

3）ATS自动转换开关

ATS（Automatic transfer switching equipment），自动转换开关。ATS主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个（备用）电源的开关电器，以确保重要负荷连续、可靠运行。ATS为机械结构，转换时间为100毫秒以上，会造成负载断电。适合照明、电机类负载。

自动转换开关采用双列复合式触头、横拉式机构、微电机预储能以及微电子控制技术，基本实现了零飞弧。驱动电机为聚氯丁橡胶绝缘湿热型电机，装有安全装置在超出110℃温度和过电流状态时自动跳闸。待故障消失后即自动投入工作，很大程度保证了开关寿命。

二、双电源转换开关功能作用

双电源自动转换开关[1]TQ1-63适用于交流50Hz，额定工作电压交流400V额定工作电流自6A至63A的双电源供电系统。双电源自动转换开关TQ1-63具有过载、短路等保护功能。当电源出现故障时，双电源自动转换开关TQ1-63能自动完成常用电源到备用电源的转换。

双电源自动转换开关TQ1-63系列产品广泛应用于医院、银行、军事设施、高层建筑等场所，以保证该场所的持续供电。

1、当因故停电，且在较短时间内无法恢复供电时，必须启用备用电源。步骤：
①切除市电供电各断路器(包括配电室控制柜各断路器，双电源切换箱市供电断电器)，拉开双投防倒送开关至自备电源一侧，保持双电源切换箱内自备电供电断路器处于断开状态。
②启动备用电源(柴油发电机组)，待机组运转正常时，顺序闭合发电机空气开关、自备电源控制柜内各断路器。
③逐个闭合电源切换箱内各备用电源断路器，向各负载送电。
④备用电源运行期间，操作值班人员不得离开发电机组，并根据负荷的变化及时调整电压、厂频率等，发现异常及时处理。

2、市电恢复供电时，应及时做好电源转换工作，切断备用电源，恢复市电供电。

步骤：
①按顺序逐个断开自备电源各断路器，顺序是：双电源切换箱自备电源断路器→自备电源配电柜各断路器→发电机总开关→将双投开关拨至市电供电一侧。
②按柴油机停机步骤停机。
③按顺序，从市电供电总开关至各分路开关逐个闭合各断路器，将双电源切换箱自市电供电断路器置于闭合位置。

3、检查各仪表及指示灯指示是否正常，启动变压器内冷却风扇。
当常用电源是正常的时候，功能键处在自动档的时候，备用断路器分、常用断路器合，以保护常用电源接通负载。

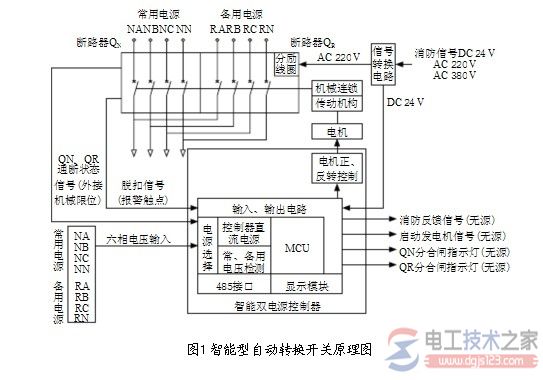

微机控制电路会对两路电压进行检测，会对检测结果进行判断，当常用电源任意一相出现故障的时候，双电源自动转换开关就从常用电源转换到备用电源，并在常用电源恢复正常的时候，自动转换到常用电源进行供电。

如果检测出备用电源出现了故障，报警器就会发出警报，提醒用户尽快的检修备用电源，保证上电源能够正常的供电。
