电缆保护管的加工要求，电缆的排列要求

有关电缆电线的小知识，电缆保护管的加工应符合哪些要求，比如管口应无毛剌，管口做成喇叭形等，另外电缆的排列应符合哪些要求，下面一起来了解下。

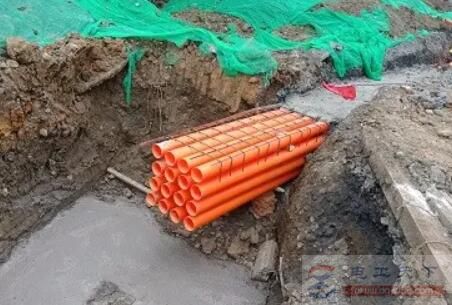

一、电缆保护管的加工要求

1、管口应无毛剌和尖锐楞角，管口应做成喇叭形。

2、电缆管在弯制之后，不应有裂缝和明显的凹瘪现象，其弯扁程度不能大于管子外径10%；电缆管的弯曲半径不应小于所穿进电缆的最小答应弯曲半径。

3、金属管应在外表涂防腐漆或沥表，镀锌管锌层剥落处应涂防腐漆。

二、电缆的排列要求

1、电力电缆和控缆不应配置在同一层支架上。

2、高、低压电缆，强、弱电控缆应按须序分层配置，一般应由上而下；但在含有35kv以上高压电缆引进柜盘时，为满足弯曲半径，可由下向上配置。

扩展资料：电线的国标排列方法

电线的排列一般按照颜色色序，多芯电缆(二芯以上)绝缘线芯采用颜色识别时规定优先采用的颜色(包括组合颜色 )及其顺序排列规则，即使红、橙、黄、绿、蓝、靛 、紫，中间颜色则排在两种合成颜色中间。

电线的颜色要求：标志颜色应能确认符合或接近GB 6995.2-86《电线电缆识别标志第2部分：标准颜色》规定的某一种颜色。

电线保护管安装操作步骤

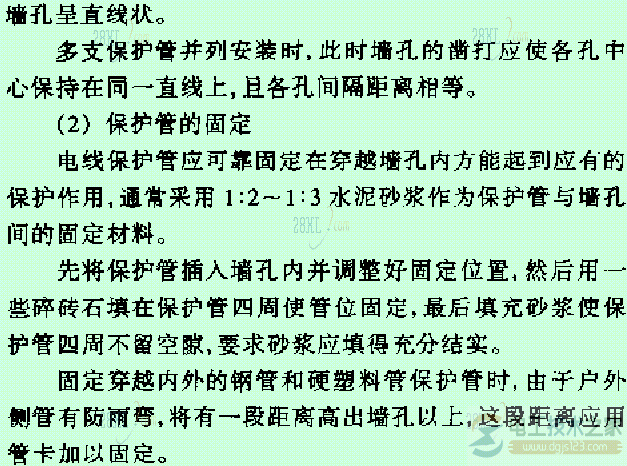

有关电线保护管安装操作步骤，电线保护管安装分两步进行，包括墙孔的凿打，先在预定穿越墙壁(或楼板)处进行凿打，保护管的固定操作，电线保护管牢固固定在穿墙管的位置处。

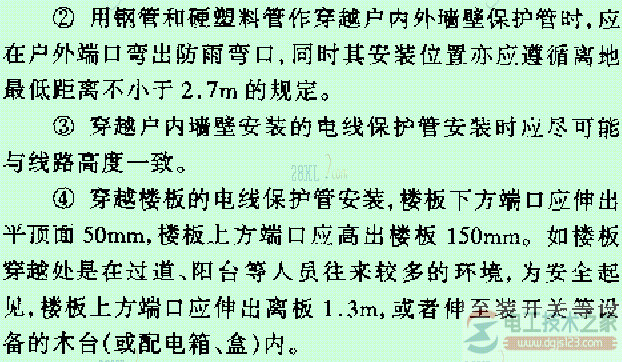

电线保护管的正确安装方法

有关电线保护管的正确安装方法，在电线保护管的安装过程中，安装时应使弯口瓷管的弯口朝下，瓷管户内端口比户外端口略高，具体操作见本文教程。
