ups输入输出电压范围指标说明

有关ups输入输出电压范围指标说明，输入电压范围是说明书上的第一个指标，其含义是UPS在这个输人范围内不启用电池供电模式，UPS应当允许有一定变化范围的输入电压范围，且所允许的电压变化范围越大越好。

1、ups输入输出电压范围指标

输入电压范围是说明书上的第一个指标，其含义是:UPS在这个输人范围内不启用电池供电模式。

为什么会有这个指标要求呢?对于市电来说，不论是从火力发电厂、水力发电站、风力发电、太阳能发电，还是核能发电站发出来的电，在出厂前都是非常稳定的。

这些发电机构都远离用户，从发电场站发出来的电由于考虑到远距离传输时的损耗要尽量小，所以首先升成高压，这样在高压小电流的情况下传输同样的功率就会减小损耗。

高压经过长途传输到达用户聚居点必须经过降压后才能为用户接受，其传输与分配环节如图1.15所示。

由此可见，由于传输电缆并非零阻抗材料构成，本身有一定的电阻，加之沿途各连接点的接触电阻等与电流一起构成了沿途压降，送到用户的电压是起点电压减去沿途压降的差值。

另外，市电在输送过程中，沿路不断有分支负载，这些负载的投入图2.15市电的传输与分配环节构成示意图和断开会使市电电流起伏变化，因而也就使沿途压降出现不断变化的局面，从此造成客户端电压的不稳定。

因此，UPS应当允许有一定变化范围的输入电压范围，且所允许的电压变化范围越大越好。

按照以往的传统要求，一般电器和电子设备均应允许输入屯压的范围为额定值的-15%~ 10%。换言之，输入电压在额定值的-15~ 10范围变化时设备仍能正常工作。

关于输人电压范围的问题一直是用户很关心的事情。用户总是希望UPS允许的输入电压范围越大越好，这在使用小功率时已形成了习惯，尤其是后备式UPS。

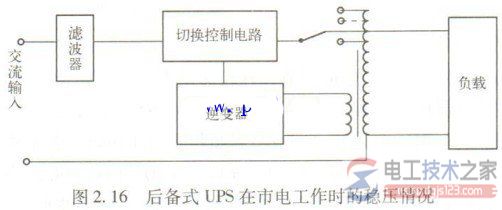

在小功率情况下实现较大范围的输入电压调整是比较容易的，如图2.16所示。因为功率小就可以用一个多抽头的变压器通过继电器触点进行调节，有不少后备式UPS可允许输入电压变化±30%，甚至更宽。

这种用抽头变压器与继电器调节输入电压的办法只适合于很小的功率，一般最大也应该不超5kVA的功率。
