消火栓按钮接线示意图及实物接线图说明

以海湾J-SAM-GST9123型消火栓按钮为例，介绍下消火栓按钮的接线方法，供大家参考。

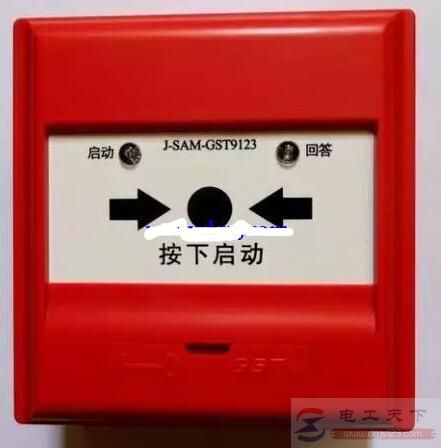

图1：J-SAM-GST9123型消火栓按钮

J-SAM-GST9123型消火栓按钮接线示意图，消火栓按钮外接端子的示意图如下：

其中：

Z1、Z2：无极性信号二总线接线端子。

K1、K2：无源常开触点，用于直接启泵控制时，需外接24V电源。

布线要求：

信号线Z1、Z2采用阻燃RVS双绞线，导线截面积≥1.0mm2。

J-SAM-GST9123型消火栓按钮应用方法

J-SAM-GST9123型消火栓按钮与火灾报警控制器及泵控制箱的连接方式，可以分为总线制启泵方式和多线制直接启泵方式，采用总线制启泵方式时，消火栓按钮直接和信号二总线连接，消火栓按钮总线制启泵方式应用接线示意图如下：

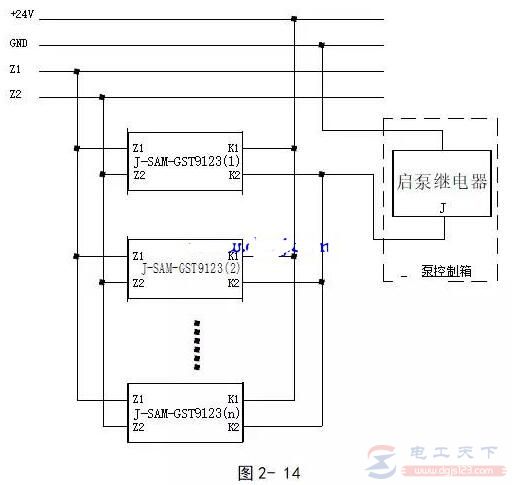

当消火栓按钮按下时，即向控制器发出报警信号，控制器发出启泵命令并确认泵已启动后，将点亮消火栓按钮上的绿色回答指示灯。采用消火栓按钮直接启泵方式，其接线示意图如下：

当消火栓按钮按下时，可以直接控制消防泵的启动，在泵运行之后，火灾报警控制器确认泵已启动，将点亮消火栓按钮上的绿色回答指示灯。
