电气工程安装质量的常见问题

有关电气工程安装质量的常见问题，电气工程安装质量通病图解，包括防雷接地不符合要求，防雷带圆钢焊接处未涂镀锌漆，室外进户管预埋不符合要求，配电箱的安装、配线不符合要求，配电箱的安装、配线不符合要求等。

一、防雷接地不符合要求

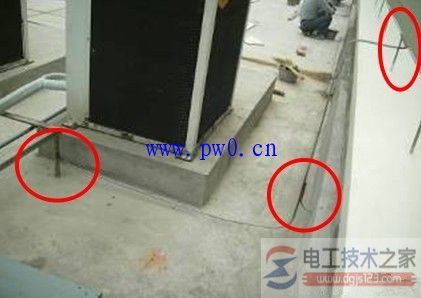

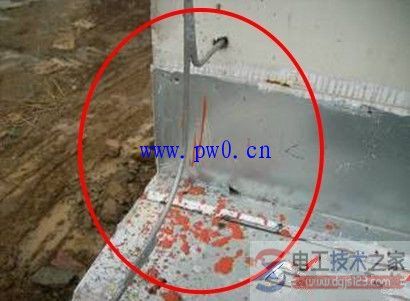

1、防雷带圆钢施工处孔洞松动未确实填塞,现场防锈漆滴落污秽。

2、防雷带圆钢焊接处未涂镀锌漆

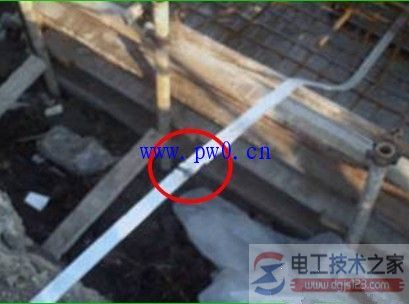

3、防雷接地镀锌扁铁,电焊接续处焊渣未敲除处理

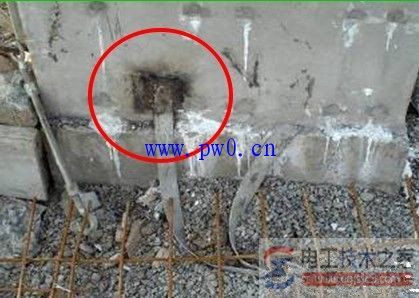

4、柱子上接地铁板与镀锌扁铁焊接处未清除焊渣及防锈涂料

二、室外进户管预埋不符合要求

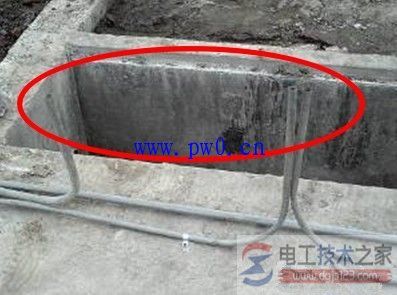

1、电力进管路,未依据施工规范先行完成配管检查井既先行配拉线.

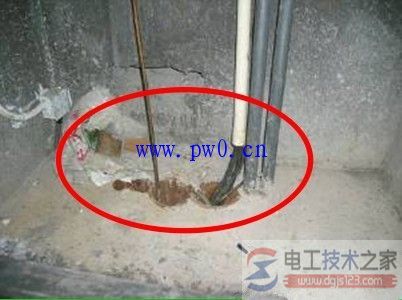

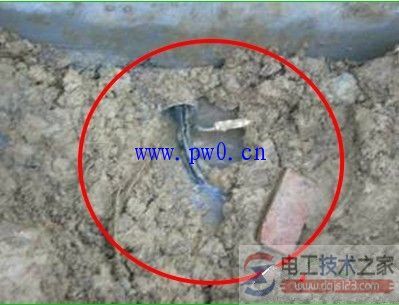

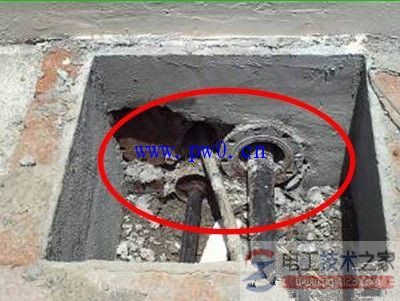

2、电缆出入电缆沟或竖井管口处未依GB50303-2002规定施作密封处理及有石块压在电缆上未做临时保护。

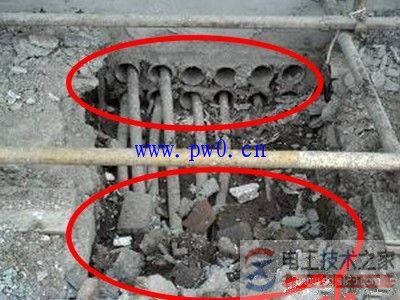

3、同一处电缆管路封堵,有未施作封堵管路。

4、弱电管道间出地面管口未做封口处理及垃圾未清理。

三、导线的接线、连接质量和色标不符合要求

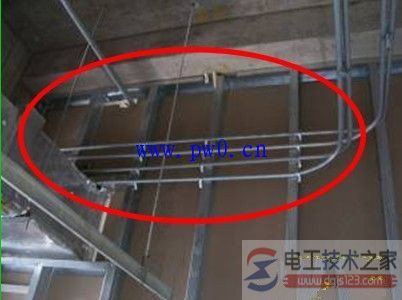

1、精装修办公区配电管施工于龙骨外为错误造成后续无法封板。

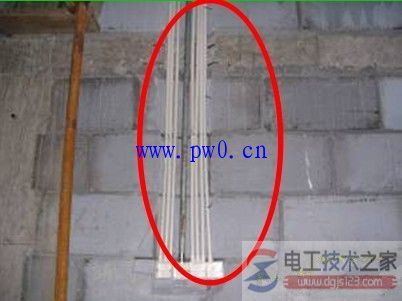

2、砌砖墙上之电气配管施工时管与管未预留适当间距。

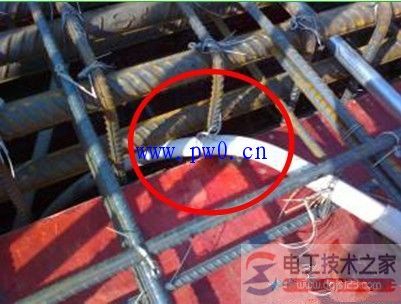

3、电线管离靠模板太近会造成保护层不足。

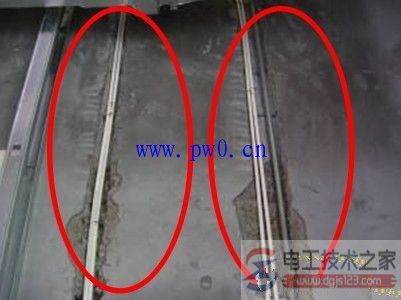

4、电气配管之管与管未保持间距及墙壁开槽为不规则。

5、预留电管管口未封堵保护。

四、配电箱的安装、配线不符合要求
