电气现场施工规范要求与施工图文教程

有关电气现场施工规范要求与施工图文教程，包括一级配电箱、三级配电箱、三级配电箱内部等的现场施工要求，电气现场施工的注意事项，避免电气设备以及电气施工规范引起的事故的发生。

因为电气设备以及电气施工规范引起的事故，不在少数，但是很多施工单位并未引起安全方面的意识，且不说施工员的能力或者薪资之类的，做现场很辛苦，也许有的人没有什么能力，没有什么学历，也许这份工作是他们仅有的一个收入来源。

因此希望能够注意安全，也希望有些人不要为了省事省钱，去忽略人身的安全。

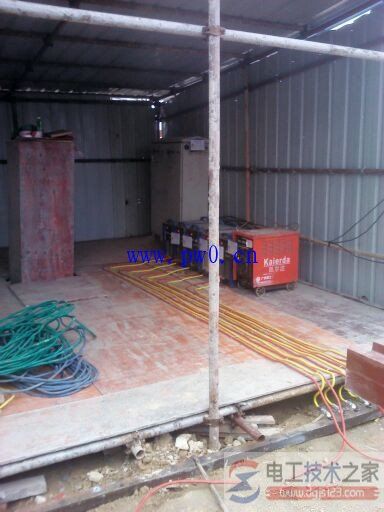

一级配电箱

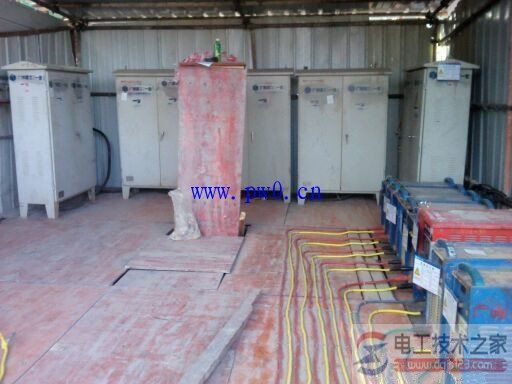

3级配电箱

因要求一机一闸，每个配电箱有7个开关，要很多配电柜，每个配电箱都是要盖棚子防雨的。

焊机背后有地线扁铁，跟地网连接，每台焊机单独接扁铁，地线扁铁不是每机单独一根打入地，扁铁跟建筑接地网相连。

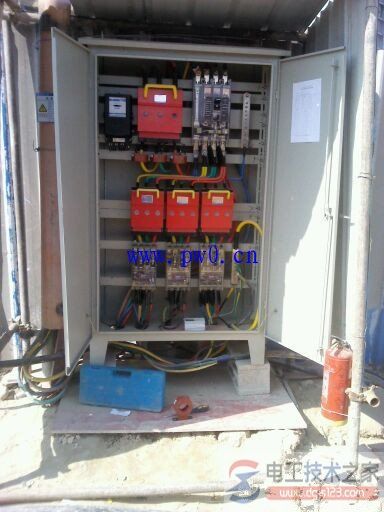

三级配电箱内部

其实也不是，标准是叫二三级相结合的配电箱，适合机具多的安装单位

按要求是要一漏一箱，但是这样只使用土建这块的，土建的机具比较少又在比较固定地方，像安装单位，一个项目几十上百台焊机，其它各种机具，一箱一个开关不现实。
