电缆桥架支吊架荷载试验步骤

电缆桥架支吊架荷载试验

1、试样

对每种型式、结构、规格的山东电缆桥架支吊架(包括托臂、立柱、吊杆、螺栓等附件)，各取一套作为试样。

2、支吊架固定体和试样定位

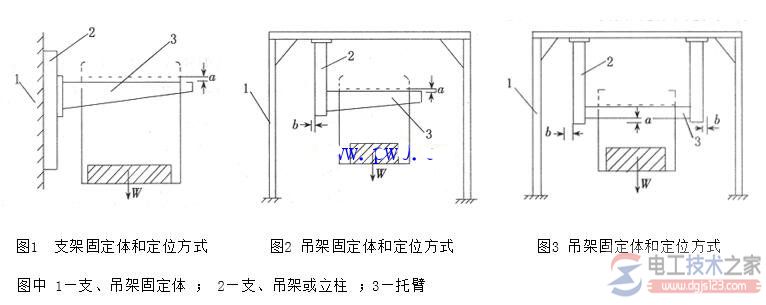

支、吊架固定体及试样定位方式，参见图1～图3。

支吊架固定体应为刚性结构，并满足试验荷载要求。

3、托臂试验荷载公式

W＝AL(n0Qe十G)

式中 A——按两等跨梁的中间支、吊架所受的支承力最大，系数A取1.25；

L——支、吊架相邻两侧等跨布置时的跨距；
