电气施工规范要求：电气施工的质量通病与控制措施

电气施工必须遵守规范要求，才能保证电气施工的质量，电工天下小编整理了电气施工的质量通病与控制措施，供大家学习参考。

规定：接地或接零干线连接时，不得串联。

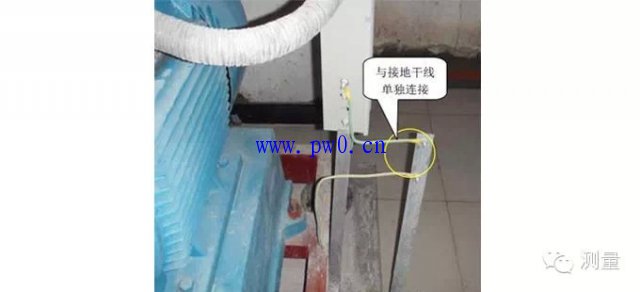

接地（PE）或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串联连接。

质量通病：电管敷设时跨接地线串接, 接地端子压接不牢固。

控制措施： 施工前使用图解的方式对操作工人进行跨接地线的专项培训，施工过程中加大检查力度。施工前进行技术交底，施工完成后进行测试。

标准：必须符合现行国家标准GB50150规定

高压的电气设备和布线系统及继电保护系统的交接试验，必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150 的规定。

质量通病： 高压的电气设备和布线系统及继电保护系统，作为高压终端，在投入运行前未须做交接试验；交接试验标准未按现行国家标准《电气装置安装工程电气设备交接试验标准》GB 50150 执行。

控制措施： 高压的电气设备交接实验前，做好交底工作，严格执行国家标准规定。

变压器中性点应与接地装置引出干线直接连接

变压器中性点应与接地装置引出干线直接连接、接地装置的接地电阻值必须符合设计要求。

质量通病： 接地端子压接不牢固施工前进行技术交底，施工完成后进行测试。中性点接地没有直接接在接地干线上。

控制措施： 施工前使用图解的方式对操作工人进行跨接地线的专项培训，施工过程中加大检查力度。施工前进行技术交底，施工完成后进行测试。接近裸露导体，必须接地或接

电动机、电加热器及电动执行机构的可接近裸露导体必须接地（PE）或接零（PEN）。

两端的相序必须与原供电系统的相序一致

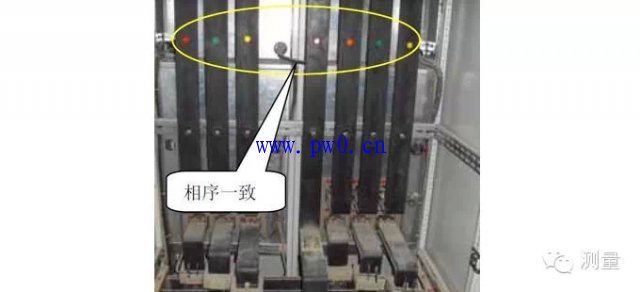

柴油发电机馈电线路连接后，两端的相序必须与原供电系统的相序一致。

质量通病： 两个电源向同一供电系统供电前漏做核相手续。

控制措施： 把相位检测作为送电前准备工作的一部分，严格执行。

中性线接地干线相连接时，做重复接地

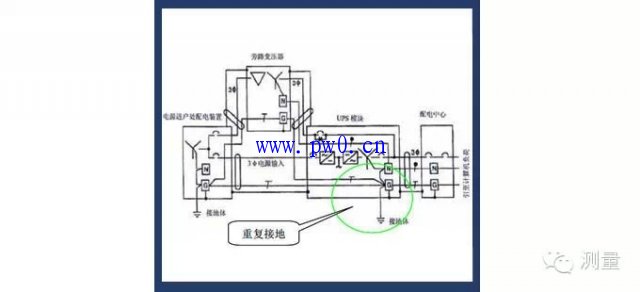

不间断电源输出端的中性线(N 极),必须与由接地装置直接引来的接地干线相连接，做重复接地。

质量通病： 不间断电源输出端的中性线(N极)未通过接地装置引入干线做重复接地。

控制措施： 把不间断电源出端的中性线接地作为接地准备工作的重要部分，严格执行，并做记录。

不应作为接地（PE）或接零（PEN）接续导体

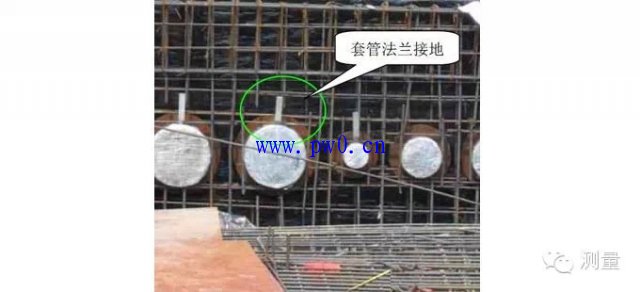

绝缘子的底座、套管的法兰、保护网（罩）及母线支架等可接近裸露导体应接地（PE）或接零（PEN）可靠。不应作为接地（PE）或接零（PEN）的接续导体。

质量通病： 凡与母线相关的可接近的裸露导体未作接地或接零。

控制措施： 施工前使用图解的方式对操作工人进行跨接地线的专项培训，施工过程中加大检查力度。

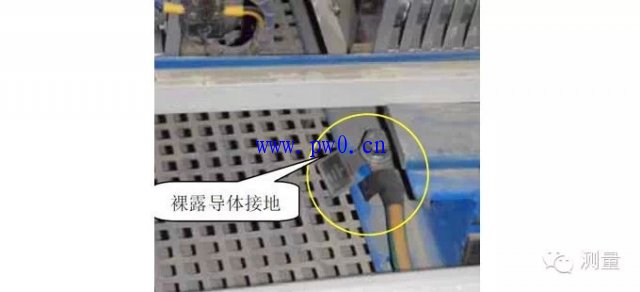

裸露导体应接地（PE）或接零（PEN）可靠

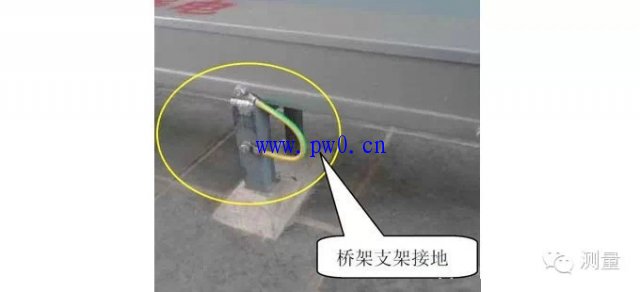

金属电缆桥架及其支架和引人或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：

1 金属电缆桥架及其支架全长应不少于两处与接地（PE）或接零（PEN）干线相连接；

2 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2 ；

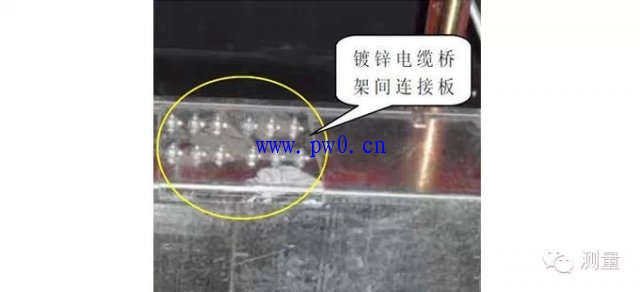

3 镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于两个有防松螺帽或防松垫圈的连接固定螺栓。

质量通病：金属电缆桥架及其支架全长未与接地(ＰＥ)或接零(ＰＥＮ)干线相连接或连接点少于2 个。非镀锌电缆桥架间连接板的两端跨接铜芯地线，接地线截面积小于4mm2。镀锌电缆桥连接板两端少于2个连接固定螺栓。

控制措施： 施工前使用图解的方式对操作工人进行跨接地线的专项培训，施工过程中加大检查力度。

金属电缆支架、导管必须接地或接零

金属电缆支架，电缆导管必须接地（PE）或接零（PEN）可靠。

质量通病： 金属电缆支架、电缆导管漏做接地(ＰＥ)或接零(ＰＥＮ)可靠；金属电缆支架、电缆导管接地(ＰＥ)或接零(ＰＥＮ)时连接不牢固、可靠。

控制措施： 施工前使用图解的方式对操作工人进行跨接地线的专项培训，施工过程中加大检查力度。
