综合布线系统预埋暗管的五项保护规定

【综合布线系统预埋暗管的五项保护规定】

在综合布线系统中进行预埋暗管的操作，是一项技术活，暗管的敷设与预埋，需要掌握一定的技术要领，电工天下小编整理了综合布线系统预埋暗管保护规定若干条，供大家学习参考。

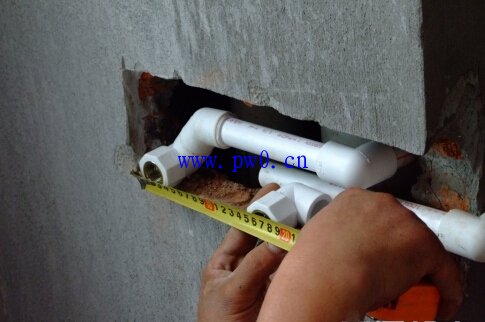

综合布线系统预埋暗管保护规定：

1、预埋在墙体中间的最大管径不宜超过50mm，楼板中暗管的最大管径不宜超过25mm.

2、直线布管每30m处应设置过线盒装置。

3、暗管的转弯角度应大于90度，在路径上每根暗管的转弯角度不得多于2个，并不应有S弯出现，有弯头的管段长度超过20m时，应设置管线过线盒装置；在有2个弯时，不超过15m应设置过线盒。

4、暗管转弯的曲率半径不应小于该管外径的6倍，如暗管外径大于50mm时，不应小于10倍。

5、暗管管口应光滑，并加有护口保护，管口伸出部位宜为25~50mm.

综合布线系统预埋线槽和暗管敷设缆线

预埋线槽和暗管敷设缆线:

1.敷设线槽的两端宜用标志表示出编号和长度等内容。

2.敷设暗管宜采用钢管或阻燃硬质PVC管。布放多层屏蔽电缆、扁平缆线和大对数主干光缆时，直线管道的管径利用率为50%~60%，弯管道应为40%~50%.暗管布放4对对绞电缆或4芯以下光缆时，管道的截面利用率应为25%~30%.

3.光缆与电缆同管敷设。

4.光缆敷设时与其它管线最小净距应符合表7-3的规定。

5.设置电缆桥架和线槽敷设缆线。

6.采用吊顶支撑柱敷设缆线7.建筑群子系统缆线的敷设。

附，综合布线系统工程竣工验收注意事项

1、施工单位（乙方）完成工程施工督导和安装测试后，书面通知建设单位（甲方）并提供原测试方案、具体测试事项和工程达到的技术标准。

施工单位（乙方）向建设单件（甲方）提供如下的符合技术规范的结构化综合布线技术档案材料：

综合布线系统配置图。

光纤端接架上光纤分配表。

光纤测试报告。

铜缆系统测试报告。

竣工图。

2、工程验收件准及依据EIA／TIA568A商用建筑电信布线标准及EN50173ISO／IEC11801等国外综合布线标准。

生产厂商颁发15年质保证书的标准。

甲方签字确认的施工图纸、技术文件。施l规范及测试规范国内的综合布线标准。

3、工程的验收方式采用分段验收与完工总验收相结合的方式；

各管理区子系统配线架线缆要有分区标志，并安装牢固；

布线竣工后，交付符合技术规范垂直布线分配表和MDF／IDF位置分布表；

大对数电缆与光纤的相关测试，并提供测试报告。
