【电气建筑照明施工设计要求图解】

如何进行电气建筑照明施工设计,电工天下小编为大家介绍,照明施工设计标准,照明设计施工图的绘制标准,以及照明施工图组成,竣工图和工程结算等知识。

电气建筑照明设计与案例分析

一、照明施工设计标准

《工业企业照明设计标准》、《民用建筑照明设计标准》、《城市道路照明设计标准》、《低压配电设计规范》、《供配电系统设计规范》、《电气装置安装工程电缆线路施工及验收规范》、《电气装置安装工程接地装置施工及验收规范》、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》、《建筑电气安装工程质量检验评定标准》等。

二、照明设计施工图

(一)绘制标准
1.图幅;2.图标;⒊比例;⒋图线;⒌字体

(二)照明施工图组成
⒈图纸目录;⒉设计总说明;⒊总平面图;⒋平面布置图;⒌系统图;⒍大样图

(三)施工图的技术交底

(四)竣工图和工程结算

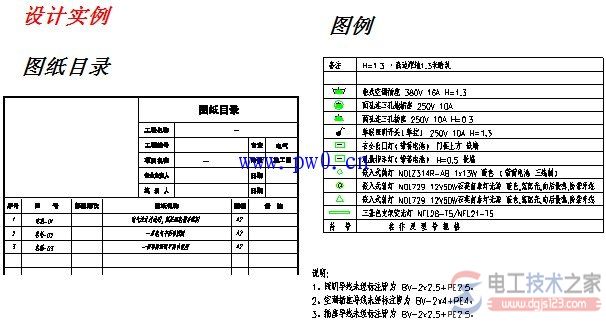

电气建筑照明施工设计要求图解
强电设计说明

一、设计依据:

1、建筑平立剖面及结构图2、各专业提供的用电设备资料;

3、业主对电气设计的有关要求;4、《民用建筑电气设计规范(JGJ/T16-92)》及《建筑设计防火规范(2001年版)(GBJ16-87)》

二、设计范围及内容:

1、380V/220V照明配电系统;

三、供电电源:

本工程用电负荷属三级负荷。
