8种配电线路拉线类型_配电线路拉线的作用

【8种配电线路拉线类型_配电线路拉线的作用】

在配电线路中的接线有哪些类型，配电线路接线有普通拉线，人字拉线两侧拉线，四方拉线及水平拉线等，不同的拉线类型，有不同的作用与接线方式，一起来了解下。

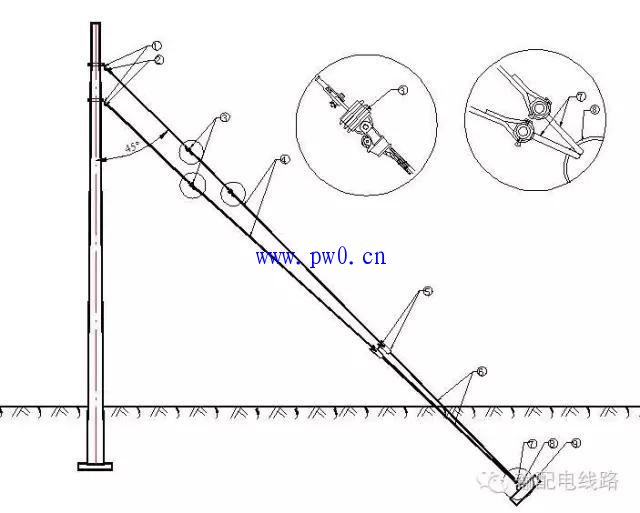

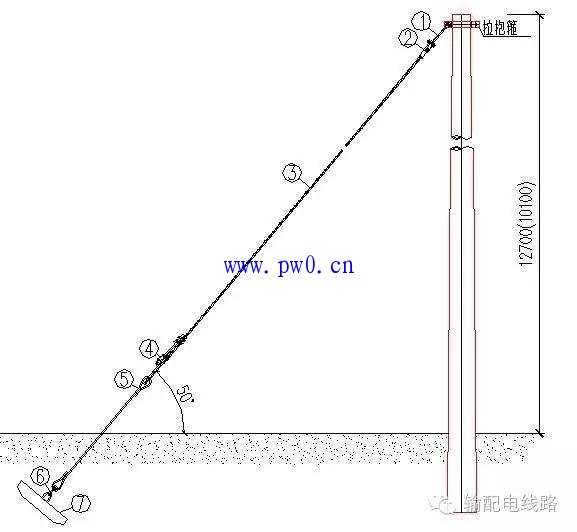

1.普通拉线

用于线路的终端杆塔、小角度的转角杆塔、耐张杆塔等处，主要起平衡张力的作用。一般和电杆成45°角，如果受地形限制时，不应小于30°、大于60°。

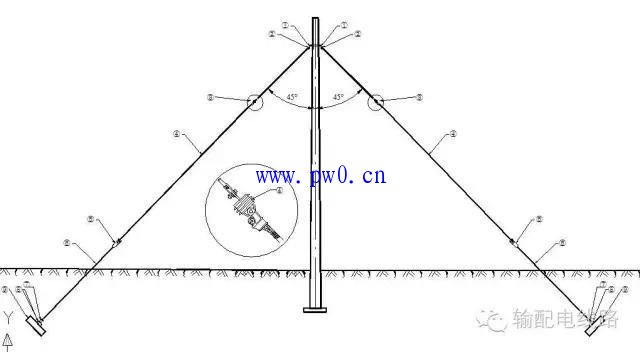

2.人字拉线两侧拉线

人字拉线又称两侧拉线，装设在直线杆塔垂直线路方向的两侧，用于增强杆塔抗风或稳定性。

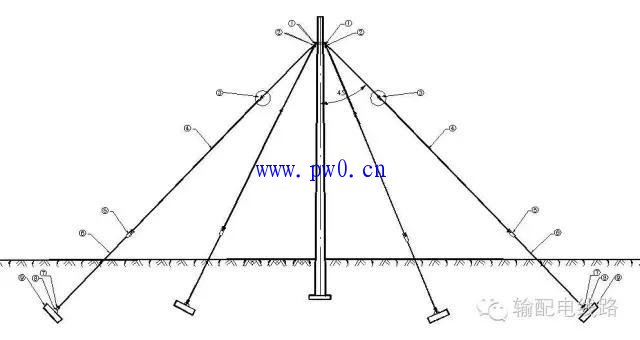

3.四方拉线
四方拉线又叫十字拉线，在垂直线路方向杆塔的两侧和顺线路方向杆塔的两侧均装设拉线，用于增加耐张杆塔、土质松软地区杆塔的稳定性或增强杆塔抗风性及防止导线断线而缩小事故范围。

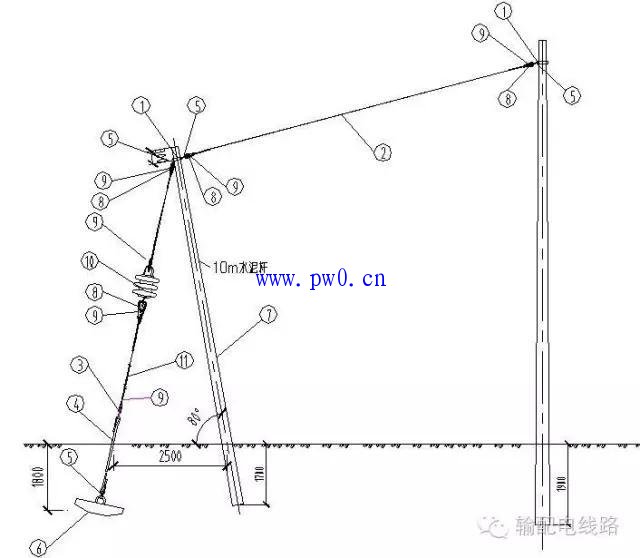

4.水平拉线
水平拉线又称过道拉线，也称高桩拉线，在不能直接做普通拉线的地方，如跨越道路等地方，可作过道拉线。做法是在道路的另一侧或不妨碍人行道旁立一根拉线桩，拉线桩的倾斜角为10°～20°，在桩上做一条拉线埋入地下，拉线在电杆和拉线桩中间跨越道路等处，保证了一定的高度(一般不低于6m)，不会妨碍车辆的通行。

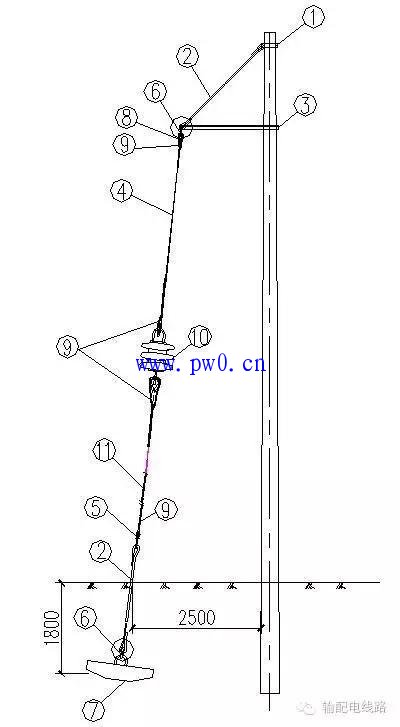

5.V型拉线
当电杆高、横担多、架设导线较多时，在拉力的合力点上下两处各安装一条拉线，其下部合为一条，构成V形拉线。V型拉线又称为Y型拉线，这种拉线分别为垂直V形和水平V形两种，这种拉线分为垂直V形和水平V形。

6.弓形拉线
弓形拉线又称自身拉线，为防止杆塔弯曲、平衡导线不平衡张力而又因地形限制不安装普通拉线时。

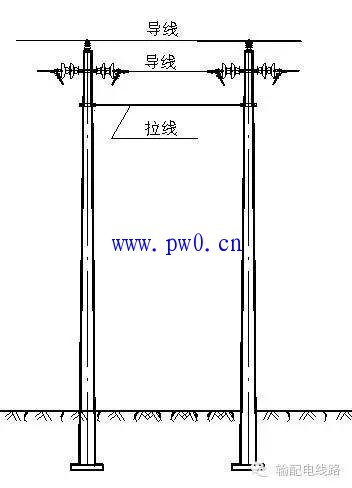

7.共用拉线
应用在直线线路上，如在同一电杆上，一侧导线粗，一侧导线细，两侧负荷不一样产生了不平衡张力，但装设拉线又没有地方，就只能将拉线在第二根电杆上。

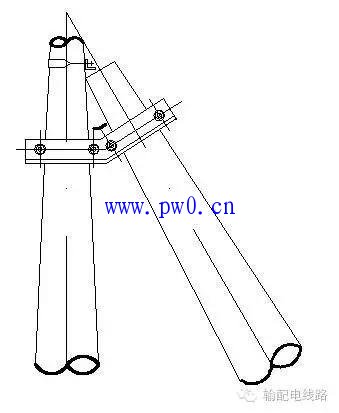

8.撑杆
因地形限制不便于安装普通拉线而在导线张力或张力合力的方向上装设撑杆以平衡导线的不平衡张力。
