电气设备及配电装置常用知识详解

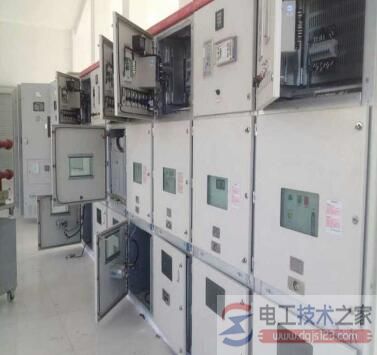

电气设备及配电装置常用知识

1、电弧：当断开电路中有电流通过的开关时，在开关的触头之间可以看到强烈而刺眼的亮光，这便是电弧。 开关电弧外部特征：①电弧是强功率的放电现象；②电弧是一种自持放电现象。 2、去游离的主要方式： ①复合：带异电号电荷的质点彼此结合的过程。 ②扩散：由带电离子的不规则热运动以及空间电荷的不均匀分布，使电弧中的高温离子由密集的空间向密度小、温度低的介质周围扩散。 3、低电压开关：是指电压在500V以下电路上的控制电器。 4、高压断路器： 在正常情况下，控制各种电力线路和设备的接通和断开；在电力系统故障时，在继电保护的作用下，自动的切除故障线路和设备，以保证电力系统的稳定运行。 分类： ①油断路器：采用变压器油作为灭弧介质的断路器； ②压缩空气断路器：有称空气断路器，采用压缩空气作为灭弧介质； ③真空断路器：利用真空作为灭弧介质； ④六氟化硫（SF6）：采用具有优良灭弧性能和绝缘性能的SF6作为灭弧介质。 优点：开端性能好，断口耐压高，开距小，体积小，维护工作量小，检修周期长，噪音低，运行稳定，安全可靠，寿命长。 5、高压断路器的基本要求： ①断路器在额定条件下，应长期可靠的工作； ②在各种电压下，断路器断口之间及带电部分对地之间，应有足够的绝缘强度；③应具有足够的短路能力；④具有尽可能短的开断时间；⑤结构简单，价格低廉。 6、额定开断电流：在额定电压下，断路器能可靠地开断的最大短路电流，它是衡量断路器开断能力的重要参数。 7、隔离开关：高压开关的一种，在结构上，隔离开关无专门灭弧装置，因此隔离开关不能用来拉合负荷电流和短路电流。 用途：①隔离电压 ②倒闸操作 ③用来接通或断开小电流电路 8、隔离开关的基本要求： ①断开后应具有明显的断开点；②断点间应具有足够的绝缘距离；③短路下，应具有足够的热稳定性和动稳定性；④分、合闸时同期性要好，有最佳的分、合速度；⑤结构简单，与断路器之间应有电气闭锁。 9、互感器：互感器包括电压互感器和电流互感器，是交流电路中一次系统和二次系统间的联络元件。 作用：①将一次回路的高电压和大电流变为二次回路的标准值； ②所有二次设备可用低电压、小电流的控制电缆连接；③二次回路不受一 次回路的限制，可采用星型、三角型或V型接法； ④使二次侧的设备和工作人员与高电压部分隔离。 10、电流互感器：也称TA、流互，是专门用作变换电流的特种变压器，根据电磁原理工作的。 特点：①一次绕组串联在原电路中，匝数少； ②电流互感器的正常工作状态接近于短路状态。 误差：a.电流误差 b.角误差 影响误差的因素：①一次绕组的电流大小与匝数； ②铁芯的质量、结构和尺寸；③二次回路和负载阻抗。 11、电压互感器:是专门用作变换电压的特种变压器，分为电磁式和电容式。 特点：①一次电压为电网电压，不受二次负荷影响，一次侧应有足够的绝缘； ②二次侧仪表和继电器电压线圈阻抗很大，正常开路；③工作状态近似开路，容量小；二次则工作状态不允许短路。 12、配电装置：是开关设备、载流导体、互感器以及其他必要的辅助电路，按住接线要求组合而成的电工建筑物。 分类：①按电气设备设置地点可分为户内和户外配电装置； ②按安装方式可分为装配式、成套式和内部充SF6气体的全封闭式。 13、户内配电装置的特点：①占地面积小； ②维护、操作巡视方便；③外界对设备的影响小； ④虽房屋建设投资大，但可用价格较低的户内电气设备；故总投资增加不多。 14、户外配电装置：是将所有电气设备和母线都装设在露天的基础、支架或构架上的配电装置，根据高度不同分为中型、半高型和高型。 15、户外配电装置的特点： ①土建工程量和用费少，建设周期短； ②扩建方便； ③相邻设备间距较大，便于带电作业；④占地面积大； ⑤受外界影响大需加强绝缘； ⑥维护和操作受外界气象变化的影响。 16、配电装置基本要求： ①符合国家基本建设方针和技术经济政策； ②保证运行可靠，设备选择合理，布置整齐、清晰；③便于检修、巡视和操作； ④占地面积小，造价低，节省材料； ⑤施工、安装和扩建方便。
