输电线路与电气设备的防雷措施详解
时间：2022-12-06来源：佚名
|
输电线路与电气设备的防雷措施详解 根据建筑物和构筑物、电力设备以及其他保护对象的类别和特征，分别对直击雷、雷电感应、雷电侵入波等采取适当的防雷措施。 1、直击雷防护 （1）应用范围 ①第一类防雷建筑物、第二类防雷建筑物和第三类防雷建筑物的易受雷击部位应采取防直击雷的措施； ②可能遭受雷击，且一旦遭受雷击后果比较严重的设施或堆料（露天油罐、露天储气罐等）也应采取防直击雷的措施； ③高压架空电力线路、发电厂和变电站等也应采取防直击雷的措施。 【输电线路与电气设备的防雷措施详解】 （2）基本措施 装设避雷针、避雷线、避雷网、避雷带是直击雷防护的主要措施。 在设计、使用中应注意： ①避雷针分独立避雷针和附设避雷针。独立避雷针是离开建筑物单独装设的，其接地装置应当单设，接地电阻一般不应超过10Ω，严禁在装有避雷针的构筑物上架设通信线、广播线或低压线。 独立避雷针不应设在人经常通行的地方。 ②附设避雷针是装设在建筑物或构筑物屋面上的避雷针。 如系多支附设避雷针，相互之间应连接起来，有其他接闪器者（包括屋面钢筋和金属屋面）也应相互连接起来，并与建筑物或构筑物的金属结构连接起来。 其接地装置可以与其他接地装置共用，其接地电阻不宜超过1～2Ω。 ③露天装设的有爆炸危险的金属储罐和工艺装置，当其壁厚不小于4mm时，一般不再装设接闪器，但必须接地。接地点不应少于两处，其间距离不应大于30m，冲击接地电阻不应大于30Ω。 ④35kV以下的线路，一般不沿全线架设避雷线；35kV以上的线路，一般沿全线架设避雷线。在多雷地区，110kV以上的线路，宜架设双避雷线；220kV以上的线路，应架设双避雷线。 ⑤35kV及以下的高压变配电装置宜采用独立避雷针或避雷线。 【输电线路与电气设备的防雷措施详解】 ⑥利用山势装设的远离被保护物的避雷针或避雷线，不得作为被保护物的主要直击雷防护措施。 2、感应雷防护 在建筑物和构筑物中，应主要考虑由二次放电引起爆炸和火灾的危险。无火灾和爆炸危险的建筑物及构筑物一般不考虑雷电感应的防护。 防感应雷的措施主要是将建筑物或构筑物上的金属体以及其保护范围内的金属体可靠接地。 可单设接地装置，接地电阻不大于10Ω，也可与电气设备接地装置共用。 3、雷电侵入波防护 属于雷电冲击波造成的雷害事故很多。在低压系统，这种事故占总雷害事故的70%以上。 防雷电波的侵入，对于电力线路及变配电装置主要采用避雷器和避雷线保护；对于各类建筑物则主要采用相应部位接地的措施，低压线路有时也采用避雷器。 （1）变配电装置的防护。10KV变配电站防雷保护接线如图所示。

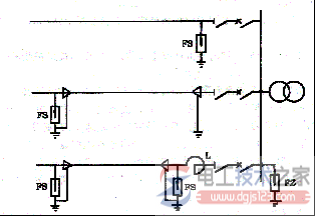

图 10kV变配电站防雷保护接线
图8-5中，FS、FZ为阀型避雷器，L为电抗器。对于3～10kV配电所（无变压器），可仅在进线上装设阀型避雷器或管型避雷器。
（2）建筑物的防护
雷击低压线路时，雷电侵入波将沿低压线、架空金属管道进入户内。 电工天下
①第一类防雷建筑物全长宜采用直接埋地电缆供电，入户端应将电缆的金属外皮接道防雷接地装置上；爆炸危险较大或年平均雷暴日30d/a以上的地区，第二类防雷建筑物应采用长度不小于50m的金属铠装直接埋地电缆供电。
②除年平均雷暴日不超过30d/a、低压线不高于周围建筑物、线路接地点距入户处不超过50m、土壤电阻率低于200Ω/m且采用钢筋混凝土杆及铁横担几种情况外，0.23/0.4kV低压架空线路接户线的绝缘子铁脚均应接地，冲击接地电阻不宜超过30Ω。
③户外天线的馈线临近避雷针或避雷针引下线时，馈线应穿金属管线或采用屏蔽线，并将金属管或屏蔽接地。
4、人身防雷
雷暴时，应注意人身防雷。
①雷暴时，非工作必须，应尽量减少在户外或野外逗留；在户外或野外最好穿塑料等不浸水的雨衣。(www.gdzrlj.com)如有条件，可进入有宽大金属构架或有防雷设施的建筑物、汽车或船只；如依靠建筑屏蔽的街道或高大树术屏蔽的街道躲避，要注意离开墙壁或树干8m以外。
②雷暴时，应尽量离开小山、小丘、隆起的小道，离开海滨、湖滨、河边、池塘旁，避开铁丝网、金属晒衣绳以及旗杆、烟囱、宝塔、孤独的树木附近，还应尽量离开没有防雷保护的小建筑物或其他设施。
③雷暴时，在室内应离开电气线路1.5m以上。
④雷雨天气，还应注意关闭门窗，以防止球雷进入户内造成危害。 |
