照明线路管配线敷设的9项要求

有关照明线路管配线敷设的9项要求，室内照明线路采用管配线时的具体要求，明管配线，钢管壁厚不应小于1.0mm，明管采用管卡固定，钢管管卡间的距离一般不大于2.5m等要求。

照明线路管配线敷设要求

室内照明线路采用管配线时的具体要求：

1、明管配线，钢管壁厚不应小于1.0mm，装于潮湿、易腐蚀场所的明管，以及埋在混凝土内的暗管，钢管壁厚不应小于2.5mm，管壁应经过除锈和防腐处理。

2、采用硬塑料管配线时，明敷设管壁厚不应小于2mm；暗敷设管壁厚不应小于3mm。在易燃、易爆场所，明敷设时，禁止使用硬塑料管配线。

3、钢管或硬塑料管的管径选择，管内导线截面总和（包括绝缘层）不应超过管子有效面积的40%，最小管径不应小于13mm。

4、管子转角处的弯曲半径，一般不小于管子外径的6倍。敷设于混凝土内时，其弯曲半径不应小于管子外径的10倍。管子的弯曲角度不应小于90°。

5、明管采用管卡固定，钢管管卡间的距离一般不大于2.5m，当管子外径大于50mm时，管卡间的距离可不大于3.5m。硬塑料管管卡间的距离，管径在20mm以下时为1m，管径在20～40mm时为1.5m，管径在40mm以上时为2m。

6、钢管与钢管之间或钢管与接线盒之间，一般采用丝扣连接。硬塑料管之间可采用套接或焊接。

7、采用钢管布线时，同一管路的导线必须穿在一根管内。不同电压的回路，禁止同管敷设，管内导线不得有接头。

8、采用钢管或硬塑料管配线，遇有下列情况时，均应加装中间分线盒或接线盒：

a.无转角时，在管线全长每30m处；

b.有一个转角时，在每20m处；

c.有两个转角时，在每12m处；

d.有三个转角时，在每8m处；

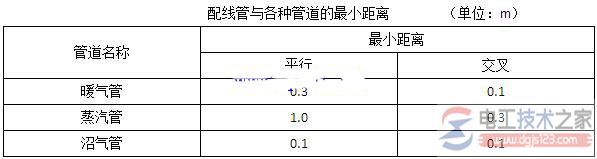

9、配线管与各种管道的最小平行、交叉距离应符合下表的规定。
