示波器测量瞬时电压的方法及步骤

瞬时电压测量需要一个相对的参照基准电压，一般情况下基准电位选地电平。测量时选在荧光屏上按坐标片确定参考电位的基准线位置，相对这基准线位置，可读出所测电压值，同时可以推得直流分量值。

测量方法及步骤：

1、将输入选择钮放到“DC”位置，将测试探极的探针接地，调整扫描部分，使产生自激扫描。然后，调节“y轴位移”钮，将光迹移到与坐标片某一合适的厘米分格刻度线重合（这位置需按照被测信号的幅度以及极性而定）。

2、将测试探极离开接地端，接入到被测信号端，然后调整扫描“稳定度”和“触发电平”控制器，得到稳定的波形显示。

3、根据坐标片刻度，读出从所确定的基准线到被测波形上需测定点之间Y轴的偏转距离。

4、将所测得的偏转距离乘以“V/cm”开关所置的输入偏转因数值，再乘以所用探极的衰减倍数。

例如：设所用测试探极为1: 10衰减探极，“V/cm”开关在0.1V/cm位置，所测得从参考基准线到波形上需要测定的那一点的偏转距离为3. 5cm，此时实际瞬时电压为：10×0.1V/cm×3.5cm=3.5V。

如何用示波器测量电压瞬间峰值?

看到好多工程师都会用示波器测试电源管理IC外部 MOS D极的瞬间峰值电压,我试了很久就是抓不到瞬间的峰值,只能测试稳定下来的电压波形，请大家指点。

解答：用单次触发，把触发电平位置设高些，避免抓到不想要的波形。然后，用光标手动测量就行了。

如何用示波器测量电压瞬间峰值?

解答：用单次触发把触发电平位置设高些，避免抓想要波形用光标手动测量行了。如何用示波器测量正弦波电压的峰峰值?实验步骤分享。

解答：选交流输入，校准Y轴增益，（略），将光标线平移到刻度零（中间），选定量程大于被测量量程，注意要计算中考虑探头衰减倍数，测量电压，同步后读出显示的最高点与最低点间对应的Y轴格数按每格电压可算出峰值。

使用示波器测量瞬时电压和直流电压的方法：

瞬时电压指给定某时刻被测信号的电压值。此电压是相对基准电压的值。一般基准电压就是地电位。

在测量时，首先将Y轴置于“DC”位置，调“y轴移位”旋钮使光迹与刻度线的厘米分格线相重合，定好基准，送入输入信号，再调整X轴的“t/cm”开关及同步旋钮。当观察到稳定清晰的波形后，根据坐标刻度读出波形上被测点与基线之间的垂直距离，再乘以Y轴通道的灵敏度和Y轴衰减倍率，即为所测点的瞬时值。

用示波器测直流电压的基本方法同上，若测试时用10：1探头，垂直灵敏度旋钮在2V/cm位置，水平扫描线上移3格，则直流电压UDC为：UDC=偏移刻度数×灵敏度×衰减倍率=(2V/cm)×3cm×10=60V，此时显示的图形如图2-32所示。

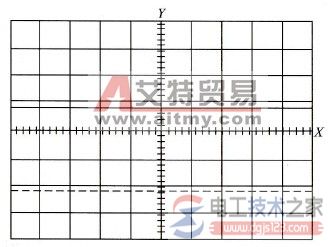

图2-32 直流电压测量显示的图形示意图
