什么是串模干扰？串模干扰的定义与测量方法

一、串模干扰的定义与测量方法

串模干扰是指由于种种原因，在仪表输人端之间出现的干扰。也就是叠加于被测信号上的交流干扰电压。这种干扰又称为“横向干扰”和“端间干扰”。

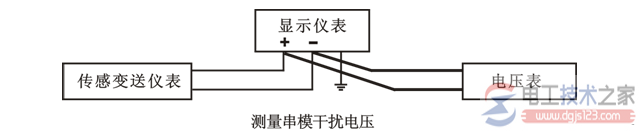

测量串模干扰电压方法：

测量串模干扰电压，以往推荐用电子管电压表，在现场可使用有交流毫伏挡的数字万用表进行测量。把电压表跨接在仪表输人的正、负端之间测量，通常串模干扰电压大多在几毫伏到几十毫伏范围内。

二、串模干扰

串模干扰是指干扰电压与有效信号串联叠加后作用到仪表上的的干扰情况，串模干扰是指干扰电压与有效信号串联叠加后作用到仪表上的。串模干扰通常来自于高压输电线、与信号线平行铺设的电源线及大电流控制线所产生的空间电磁场。

由传感感器来的信号线有时长达一二百米，干扰源通过电磁感应和静电耦合作用加上如此之长的信号线上的感应电压数值是相当可观的。

例如，一路电线与信号线平行敷设时，信号线上的电磁感应电压和静电感应电压分别都可达到毫伏级，然而来自传感的有效信号电压的动态范围通常仅有几十毫伏，甚至更小。

除了信号线引入的串模干扰外，信号源本身固有的漂移，纹波和噪声，以及电源变压器不良屏蔽或稳压滤波效果不良等也会引入串模干扰。
