负荷曲线是什么，计算负荷的方法图解

负荷曲线与计算负荷的方法：

电力负荷随时间变化的曲线，反映用电过程用电高峰和低谷。>>推荐：负荷计算的方法，确定计算负荷的系数

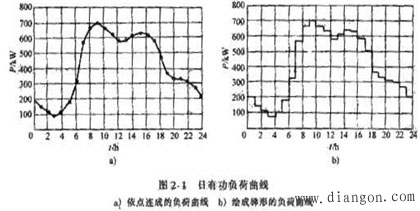

日负荷曲线、月负荷曲线、年负荷曲线：

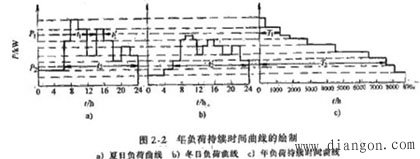

年负荷曲线：

两种：年负荷持续时间曲线

1、运行年负荷曲线

2、年最大负荷

年负荷曲线中最大负荷。即全年30分钟平均最大负荷pmax。

3、年最大负荷利用小时tmax

年最大负荷持续运行t所消耗的电能，恰等于全年实际消耗电能。t称为年最大负荷利用小时。

平均负荷： 一定时间t内平均消耗的功率。(电工技术之家)

负荷系数： 平均负荷与最大负荷的比值。

需用系数：

利用系数：

1、计算负荷

根据发热条件确定导体或设备的假想的负荷称为计算负荷。（即持续30分钟的负荷，可使导体达到稳定温升）

负荷计算目的（为了正确的选择线路的导线截面、变压器的容量、开关电器、互感器等设备的额定参数。继电保护装置整定，运行方式的确定。）

2、负荷计算内容

求计算负荷-----选择变压器、开关电器等，求尖峰电流-----校验电压波动和选择保护电器，求一、二级负荷------确定备用电源或应急电源，求季节性负荷-----确定变压器台数和经济运行方式。
