开关电源电磁干扰的抑制措施与方法图解
|
开关电源电磁干扰的抑制措施 通常开关电源EMI控制主要采用滤波技术、屏蔽技术、密封技术、接地技术等。EMI干扰按传播途径分为传导干扰和辐射干扰。 开关电源主要是传导干扰，且频率范围最宽，约为10kHz一30MHz。抑制传导干扰的对策基本上10kHz一150kHz、150kHz一10MHz、10MHz以上三个频段来解决。10kHz一150kHz范围内主要是常态干扰，一般采用通用LC滤波器来解决。 150kHz一10 MHz范围内主要是共模干扰，通常采用共模抑制滤波器来解决。10MHz以上频段的对策是改进滤波器的外形以及采取电磁屏蔽措施。 1、采用交流输入EMI滤波器 通常干扰电流在导线上传输时有两种方式:共模方式和差模方式。 共模干扰是载流体与大地之间的干扰：干扰大小和方向一致，存在于电源任何一相对大地、或中线对大地间，主要是由du/dt产生的，di/dt也产生一定的共模干扰。 而差模干扰是载流体之间的干扰:干扰大小相等、方向相反，存在于电源相线与中线及相线与相线之间。 干扰电流在导线上传输时既可以共模方式出现，也可以差模方式出现;但共模干扰电流只有变成差模干扰电流后，才能对有用信号构成干扰。 交流电源输人线上存在以上两种干扰，通常为低频段差模干扰和高频段共模干扰。 一般情况下，差模干扰幅度小、频率低、造成的干扰小;共模干扰幅度大、频率高，还可以通过导线产生辐射，造成的干扰较大。 若在交流电源输人端采用适当的EMI滤波器，则可有效地抑制电磁干扰。 电源线EMI滤波器基本原理如图1所示，其中差模电容C1、C2用来短路差模干扰电流，而中间连线接地电容C3、C4则用来短路共模干扰电流。 共模扼流圈是由两股等粗并且按同方向绕制在一个磁芯上的线圈组成。 如果两个线圈之间的磁藕合非常紧密，那么漏感就会很小，在电源线频率范围内差模电抗将会变得很小;当负载电流流过共模扼流圈时，串联在相线上的线圈所产生的磁力线和串联在中线上线圈所产生的磁力线方向相反，它们在磁芯中相互抵消。因此即使在大负载电流的情况下，磁芯也不会饱和。而对于共模干扰电流，两个线圈产生的磁场是同方向的，会呈现较大电感，从而起到衰减共模干扰信号的作用。 这里共模扼流圈要采用导磁率高、频率特性较佳的铁氧体磁性材料。 2、开关电源EMI的五大抑制策略

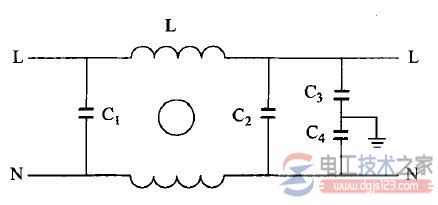

图1 电源线滤波器基本电路图 3、利用吸收回路改善开关波形 开关 管 或 二极管在开通和关断过程中，由于存在变压器漏感和线路电感，二极管存储电容和分布电容，容易在开关管集电极、发射极两端和二极管上产生尖峰电压。通常情况下采用RC/RCD吸收回路，RCD浪涌电压吸收回路如图2所示。 4、开关电源EMI的五大抑制策略

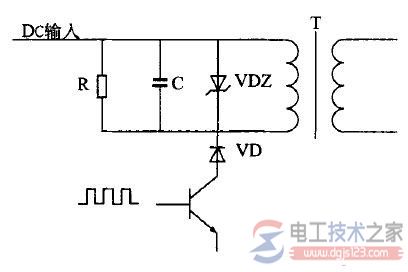

图2 RCD浪涌电压吸收回路 当吸收回路上的电压超过一定幅度时，各器件迅速导通，从而将浪涌能量泄放掉，同时将浪涌电压限制在一定的幅度。 在开关管集电极和输出二极管的正极引线上串接可饱和磁芯线圈或微晶磁珠，材质一般为钴(Co)，当通过正常电流时磁芯饱和，电感量很小。 一旦电流要反向流过时，它将产生很大的反电势，这样就能有效地抑制二极管VD的反向浪涌电流。 5、利用开关频率调制技术 频率控制技术是基于开关干扰的能量主要集中在特定的频率上，并具有较大的频谱峰值。如果能将这些能量分散在较宽的频带上，则可以达到降低于扰频谱峰值的目的。通常有两种处理方法:随机频率法和调制频率法。 随机频率法是在电路开关间隔中加人一个随机扰动分量，使开关干扰能量分散在一定范围的频带中。 研究表明，开关干扰频谱由原来离散的尖峰脉冲干扰变成连续分布干扰，其峰值大大下降。 在不影响变换器工作特性的情况下，这种控制方法可以很好地抑制开通、关断时的干扰。 6、采用软开关技术 开关电源的干扰之一是来自功率开关管通/断时的du/dt，因此，减小功率开关管通/断的du/dt是抑制开关电源干扰的一项重要措施。而软开关技术可以减小开关管通/断的du/dt。 根据上述原理可以采用两种方法，即在开关关断前使其电流为零，则开关关断时就不会产生损耗和干扰，这种关断方式称为零电流关断;或在开关开通前使其电压为零，则开关开通时也不会产生损耗和干扰，这种开通方式称为零电压开通。在很多情况下，不再指出开通或关断，仅称零电流开关和零电压开关，基本电路如图3和图4所示。 开关电源EMI的五大抑制策略

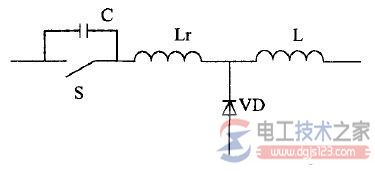

图3

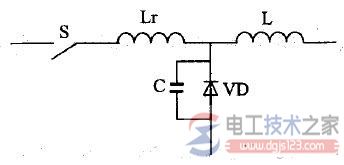

图4 零电流开关谐振电路 通常采用软开关电路控制技术，结合合理的元器件布局及印制电路板布线、接地技术，对开关电源的EMI干扰具有一定的改善作用。 7、采用电磁屏蔽措施 一般采用电磁屏蔽措施都能有效地抑制开关电源的电磁辐射干扰。开关电源的屏蔽措施主要是针对开关管和高频变压器而言。 开关管工作时产生大量的热量，需要给它装散热片，从而使开关管的集电极与散热片间产生较大的分布电容。 因此，在开关管的集电极与散热片间放置绝缘屏蔽金属层，并且散热片接机壳地，金属层接到热端零电位，减小集电极与散热片间藕合电容，从而减小散热片产生的辐射干扰。 针对高频变压器，首先应根据导磁体屏蔽性质来选择导磁体结构，如用罐型铁芯和El型铁芯，则导磁体的屏蔽效果很好。 变压器外加屏蔽时，屏蔽盒不应紧贴在变压器外面，应留有一定的气隙。如采用有气隙的多层屏蔽物时，所得的屏蔽效果会更好。 另外，在高频变压器中，常常需要消除初、次级线圈间的分布电容，可沿着线圈的全长，在线圈间垫上铜箔制成的开路带环，以减小它们之间的祸合，这个开路带环既与变压器的铁芯连接，又与电源的地连接，起到静电屏蔽作用。 如果条件允许，对整个开关电源加装屏蔽罩，那样就会更好地抑制辐射干扰。 |
