什么是共模干扰，共模干扰的定义与测量方法

有关共模干扰的定义，测量共模干扰的简单方法，用高阻电压表测量，或数字万用表的交流电压挡进行测量，识别共模干扰以及消除共模干扰的方法等。

共模干扰定义与测量方法

共模干扰是指干扰电压出现在仪表任一输人端（正端或负端）对地之间的交流信号，这种干扰又称为“对地干扰”和“纵向干扰”。

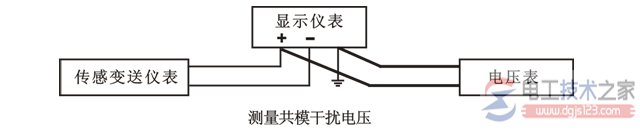

测量共模干扰电压方法：

测量共模干扰电压，可以用高阻电压表测量，也可使用数字万用表的交流电压挡进行测量。

先把电压表接在仪表输人的正端与地之间测量，然后再把电压表接在仪表输人的负端与地之间测量，通常共模干扰电压大多在几伏到几十伏范围之内。

二、共模干扰

共模干扰指的是干扰电压在信号线及其回线（一般称为信号地线）上的幅度相同，这里的电压以附近任何一个物体（大地、金属机箱、参考地线板等）为参考电位，干扰电流回路则是在导线与参考物体构成的回路中流动。

1、如何识别共模干扰？

1）从干扰源判断：雷电、附近发生的电弧、附近的电台或其它大功率辐射装置在电缆上产生的干扰是共模干扰。

2）从频率上判断：共模干扰主要集中在1MHz以上。这是由于共模干扰是通过空间感应到电缆上的，这种感应只有在较高频率时才容易发生。但有一种例外，当电缆从很强的磁场辐射源（例如，开关电源）旁边通过时，也会感应上频率较低的共模干扰。

3）用仪器测量：只要有一台频谱分析仪和一只电流卡钳就可以进行测量、判断了，判断的步骤如下：

将卡钳卡在信号线或地线（火线或零线）上，记录下某个感兴趣频率（f1）的干扰强度；

将卡钳同时卡住信号线和地线， 若能观察到（f1）处的干扰，则（f1）干扰中包含共模干扰成份，要判断是否仅含共模成份，进行步骤三的判别；

将卡钳分别卡住信号线和地线，若两根线上测得的（f1）干扰的幅度相同，则（f1）干扰中仅含共模成份；若不相同，则（f1）干扰中还包含差模成分。

2、消除共模干扰的方法

1）采用屏蔽双绞线并有效接地。

2）强电场的地方还要考虑采用镀锌管屏蔽。

3）布线时远离高压线，更不能将高压电源线和信号线捆在一起走线。

4）不要和电控锁等易产生干扰的设备共用同一个电源。

5）采用线性稳压电源或高品质的开关电源(纹波干扰小于50mV)。

6）使用差分式电路。
