可调式三端稳压器的工作原理图解

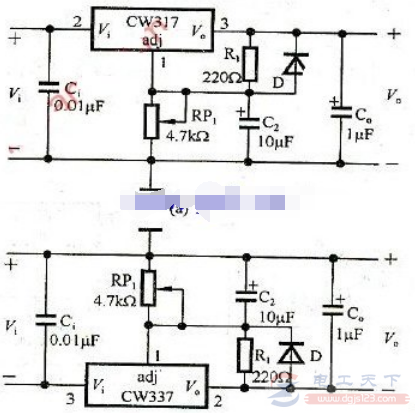

可调式三端稳压器能输出连续可调的直流电压，其常见产品图如下：

CW317系列稳压器输出连续可调的正电压，CW337系列稳压器输出连续可调的负电压。稳压器内部含有过流、过热保护电路，R1与RP1组成电压输出调节电路，输出电压：Vo≈1.25(1 RP1/R1)。

R1的值为120-240Ω，流经R1的泄放电流为5mA-10mA，RP1为精密可调电位器。电容C2与RP1并联组成滤波电路，以减小输出的纹波电压。二极管D的作用是防止输出端与地短路时，损坏稳压器。

集成稳压器的输出电压Vo与稳压电源的输出电压相同。稳压器的最大允许电流ICM
