AC/DC转换器是什么设备
时间：2022-12-06来源：佚名
|
有关AC/DC转换器的知识，AC/DC转换器是什么，先来了解清楚几个概念，AC-Alternating current和DC-Direct current的不同含义，AC/DC转换器是将交流电变为直流电的设备，下面具体来了解下。 AC/DC转换器AC-Alternating current表示交流，DC-Direct current表示直流，AC/DC变换是将交流变换为直流，AC/DC转换器是将交流电变为直流电的设备，其功率流向可以是双向的，功率流由电源流向负载的称为“整流”，功率流由负载返回电源的称为“有源逆变”。 AC/DC变换器输入为50/60Hz的交流电，因为必须经整流、滤波，所以体积相对较大的滤波电容器必不可少，同时因受到安全标准（如UL、CCEE等）及EMC指令的限制（如IEC、FCC、CSA），交流输入侧必须加EMC滤波及使用符合安全标准的元件，就限制了AC/DC电源体积的小型化。 另外，由于内部的高频、高压、大电流开关动作，加大了解决EMC电磁兼容问题的难度，也就对内部高密度安装电路设计提出了更高要求，由于同样的原因，高电压、大电流开关使得电源工作消耗增大，限制了AC/DC变换器模块化的进程。因此，必须采用电源系统优化设计方法，才能使其工作效率达到一定的满意程度。

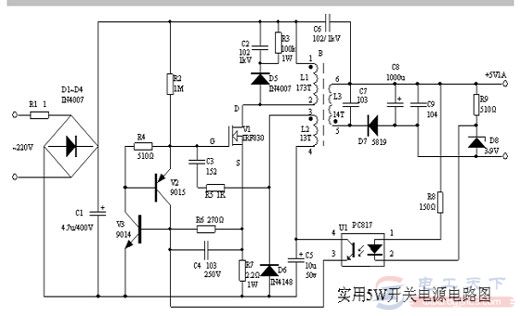

AC/DC变换按电路的接线方式分为半波电路、全波电路，按电源相数分为单项、三相和多相，按电路工作象限分为一象限、二象限、三象限和四象限。 以下是一个220输入，直流5V输出的AC/DC转换器电路：
|
