纯电感性负载电路阻抗的计算方法

怎么计算纯电感性负载的电路阻抗大小，在电工学中计算公式中反映了电功率与电流、电压三者之间存在的关系，即P=UI或者转换后 P=I²R P=U²/R。

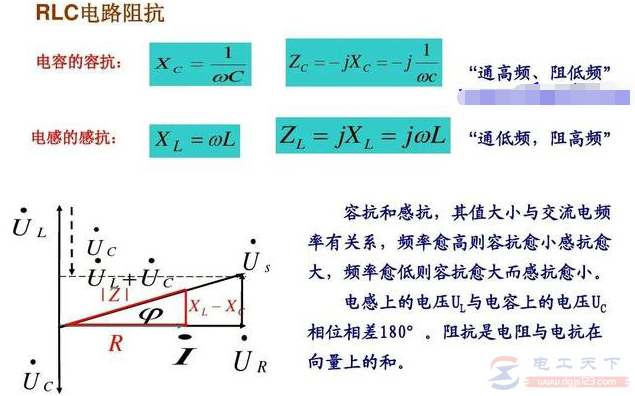

对于纯电感性负载的电路，其阻抗就是电感器的感抗，用Xʟ表示，计算电流公式的为I=U/Xʟ，而Xʟ计算公式为Xʟ=2πfL=ωL，式中的L为电感量，单位为亨利；Xʟ是电感L的感抗，单位是欧姆；U是交流电压的有效值，单位是伏特；I是交流电流有效值，单位是安倍；f是交流电的频率，单位是赫兹；ω是交流电的角频率。

例如有一只电感L为0.1H的电感，使用于频率为50Hz的交流电路中，电感器的感抗是Xʟ=2π×50×0.1=31.4Ω。

纯电感电路的二个特点：

1、纯电感电路中的交流电压U和交流电流I之间有一相位差，即交流电流I要滞后于交流电压U的90⁰；

2、纯电感电路中只是电能和磁能的不断转换，没有能量的损失，即纯电感电路不消耗功率。

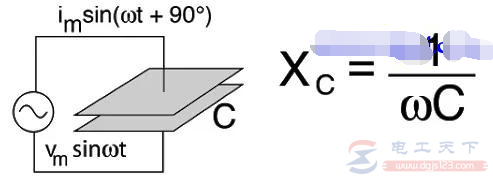

对于纯电容性电路，其阻抗就是电容器的容抗，用Xᴄ表示。纯电容电路需要满足以下关系，即 I=U/Xʟ 容抗计算表达式Xʟ=1/2πfC=1/ωC，式中的C为电容量，单位是法拉；Xʟ为电容C的容抗，单位是欧姆；U是交流电压的有效值，单位是伏特；I是交流电流的有效值，单位是安倍；f是交流电的频率，单位为赫兹；ω是交流电的角频率。
