变频器外部按钮升降速怎么接线

变频器的升降速的外部控制方法一般分为两种，即有极调速和无极调速，具体使用哪一种方法进行控制：多段速，模拟量控制(电位器)，模拟量控制(PLC，DA模块)，还是高速脉冲控制或通讯控制，下面具体来看下。

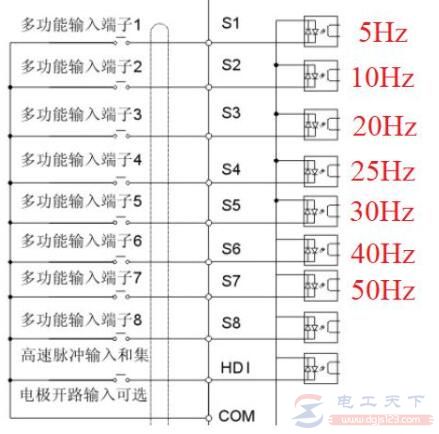

1、多段速控制

通过设定多端速端子的组合来选择当前运行的频率，即使用开关量来选择不同的频率，在相应的开关上设置频率，这样变频器能以多段速方式加减速，例如英威腾：

通过多功能输入端子的开关来切换频率实现加减速的控制，该方法为有级调速，不能进行连续变速。

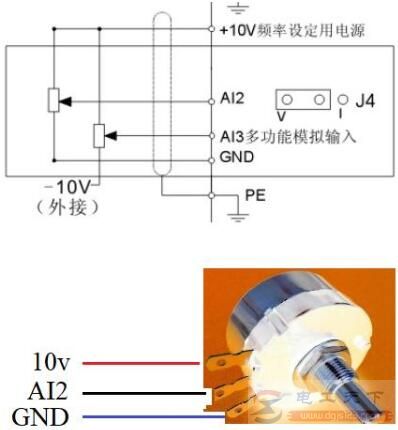

2、模拟量电位器控制

采用外接电位器实现模拟量的的变化来控制频率，接线简单，方便操作，在手动设备上经常使用，通过外部电位器的旋转实现升降速，可以设置正转加速、逆转减速或者相反都行，实现无极调速：
