土壤电阻率是什么，测量土壤电阻率的方法是什么

有关土壤电阻率的知识，土壤电阻率是单位长度土壤电阻的平均值，也是接地工程计算中的常用参数，那么怎么来测量土壤电阻率的大小，在测量时要注意什么，下面来了解下。

土壤电阻率及测量方法

1、土壤电阻率

土壤电阻率是单位长度土壤电阻的平均值，单位是 欧姆·米。

土壤电阻率是接地工程计算中一个常用的参数，直接影响接地装置接地电阻的大小、地网地面电位分布、接触电压和跨步电压。

土壤电阻率是决定接地体电阻的重要因素，为了合理设计接地装置，必须对土壤电阻率进行实测，以便用实测电阻率做接地电阻的计算参数。

2、测量土壤电阻率的方法

对接地体进行接地电阻测量，测得接地体接地电阻后，再按如下公式计算土壤电阻率。

用钢管或圆钢作接地体时ρ=2πRjL/（ln（4L/d））=RjL/（0.336lg（4L/d））Ωcm 　　

其中L为钢管或圆钢入地长度，单位m，d为钢管或圆钢直径，单位m，Rj为测出的接地电阻值，单位Ω，用扁钢作接地体时：ρ=2πRjL/（ln（2L^2/(bh)））=RjL/（0.336lg（2L^2/(bh)））Ωcm 　　

其中，L为扁钢长度，单位m，b为扁钢厚度，单位m，h为埋设深度，单位m。 　　

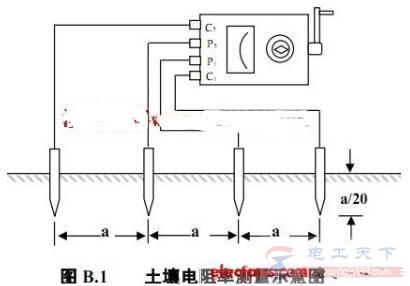

上述方法的缺点为：由于存在接地电阻的影响，可能会造成很大误差，如果地层结构不均匀，计算出来的土壤电阻率会随着接地体的尺寸和埋设方式不同而变化。所以，有时会采用图B.1所示的四级法进行测量。

四个电极分布在一条直线上，电极的插入深度h应小于极间距离a的1/20，根据电流表A和电压表V的指示，即可算出土壤电阻率：ρ=2πaV/I，其中：

ρ为计算土壤电阻率，单位Ωcm；

U为测量电压，单位V；

I为测量电流，单位A；　　

a为极间距离，单位m。
