一文看懂短路电流的简化计算法

正确计算短路电流十分困难，一些设计手册提供了简化计算的图表，用起来比较方便。但手边一时没有设计手册怎么办，以下介绍一种 “口诀式”的计算方法，只要记牢7句口诀，即可掌握短路电流计算方法。

在学习简化计算法之前，先来了解一些基本概念，如下：

1.主要参数

Sd三相短路容量 （MVA）简称短路容量校核开关分断容量；

Id三相短路电流周期分量有效值（KA）简称短路电流校核开关分断电流和热稳定；

IC三相短路第一周期全电流有效值（KA） 简称冲击电流有效值校核动稳定；

ic三相短路第一周期全电流峰值（KA） 简称冲击电流峰值校核动稳定；

x电抗（Ω），其中系统短路容量Sd和计算点电抗x 是关键。

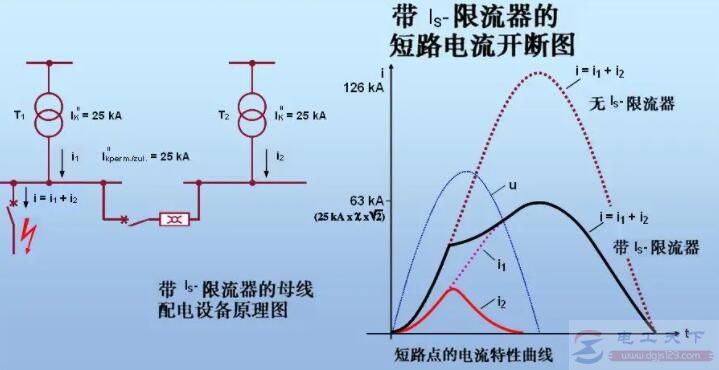

参考图：短路电流的开断图

2.标么值

计算时选定一个基准容量（Sjz）和基准电压（Ujz）。将短路计算中各个参数都转化为和该参数的基准量的比值（相对于基准量的比值），称为标么值（这是短路电流计算最特别的地方，目的是简化计算）。

（1）基准

基准容量 Sjz =100 MVA
