电工教学：用电笔区分火线和零线

在电路中哪一根线是火线，哪一根线是零线，对于初学者来说未必能分得清楚，如何用电笔区分出火线和零线，通过本教学任务了解试电笔的构造，并深入了解用试电笔辨别火线和零线的方法。

用试电笔区分火线和零线

需要用到的仪器和器材包括单刀双掷开关，氖管（可取自试电笔），电阻（680K、1/2瓦特）2只，塑料铜芯硬线若干，电源插头，干燥木板。

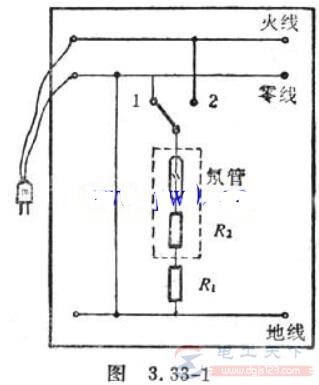

如图，装一个示教板，虚线框内部分表示试电笔的结构。R1表示人体的电阻，它的下端接了地线，表示人站在地上。

先把试电笔接向触点1，相当于试电笔笔尖接到零线上，试电笔两端电压为零，氖管不发光。

然后，把试电笔接向触点2，相当于试电笔笔尖接到火线上，加于氖管的电压超过它的起辉电压（约70伏特）发出辉光。

【注意事项】

1、把示教板的电源插头插入电源插座后，把试电笔接向2时，氖管应发出辉光。否则要把电源插头拔出，将两插脚对调后再插入电源插座。

2、因示教板电路接入了220伏特的市电，除所有导线都应用塑料管套、电工胶布包封严密外，演示时仍要谨防触电，演示完毕，应立即将电源插头拔离插座，以确保安全。

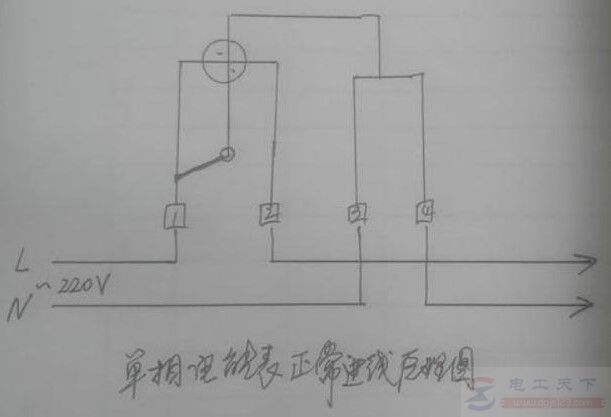

电表火线与零线接反有什么危害

有关电表接线接反的问题，当电度表的零线与火线接反时，会产生什么样的问题，对用电安全有什么威胁，电工天下小编带大家来了解下电表火线与零线接反的危害，有需要的朋友参考下。

开关连接三孔插座接线图(火线与零线)

分享一个开关连接三孔插座的接线图，连接火线与零线，插座与开关，一个开关和一个三孔插座连在一起，使开关控制电灯，插座方便其他电器使用。

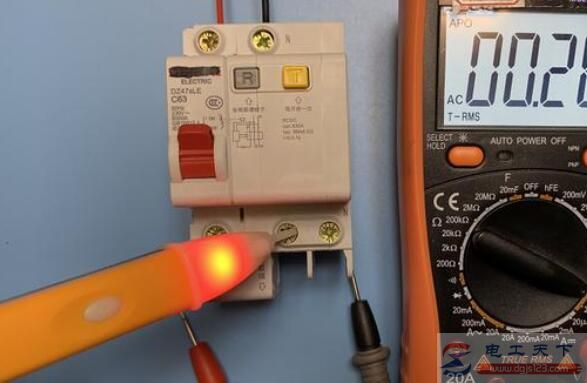

电笔确认火线与零线的方法
