西门子plc跳转指令的入门例子

学习西门子plc编程的入门实例，利用跳转指令控制两个灯L1和L2，分别接于Q0.0和Q0.1，切换开关位I0.0，两个灯的控制开关位I0.1和 I0.2.。手动时分别用两个灯的控制开关来控制，自动时两个灯每隔一秒交替亮。

西门子plc跳转指令实例

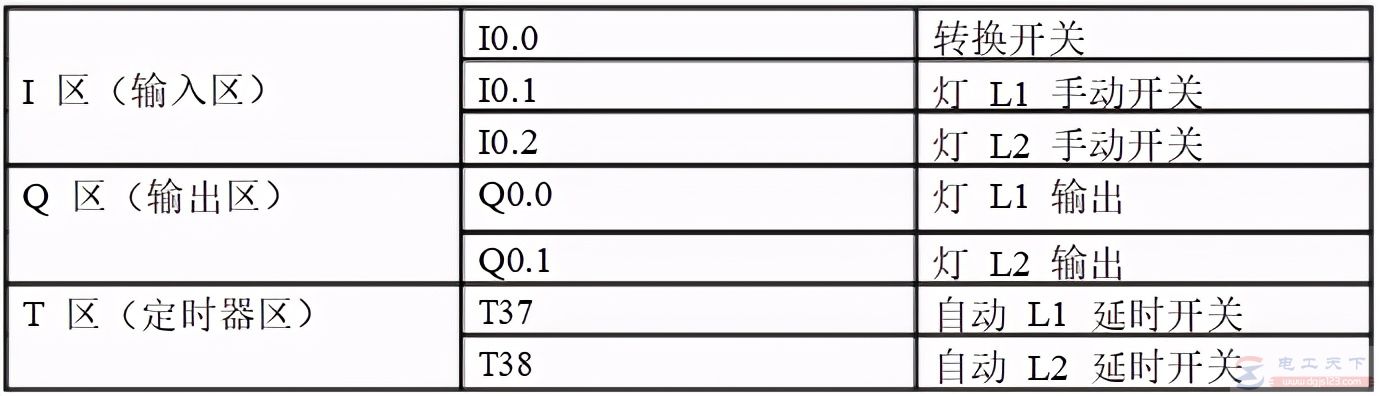

1、I/O分配表

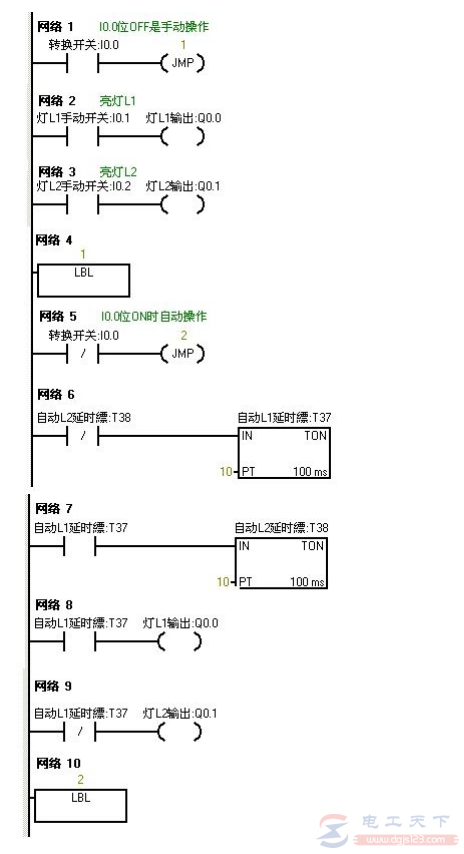

2、梯形图编程

3、程序调试及结果分析

把程序下载到西门子s7-200 PLC中进行调试：

（1）当I0.0为OF时，PLC运行手动程序按下在线控制面板上的置位按钮I0.1f和I0.2f 即表示（I 0.1和I0.2闭合）灯L1和L2亮，Q0.0 和Q0.1有输出。

（2）当按下在线控制面板上的I0.0f时，此时I0.0为ON，程序跳转到自动程序运行。两个灯每隔一秒循环亮，先L1亮一秒后L2亮。

（3）当按下在线控制面板上的 I0.0f后，此时I0.0为OFF程序跳转到手动程序运行。
