查电线短路故障的经验技巧

怎么查电线短路问题

低压线路上发生短路故障，如果线路较长，线路上的灯泡和其它负载较多，故障点不明显时，则很难查找到故障点。

此时，可以用一只1000W的电炉串接在保险丝刚接出的出线路端，然后接通电源，由于线路中存在短路点，电源电压几乎全部降到1000W电炉丝两端，从短路点到负载这段线路上就会有电流流过，线路其他部分却无电流流过。

可以用钳形电流表小档位去测量线路中各处的电流，测量时分段进行，如果测出无电流，说明故障点在测量点到电炉丝之间的线路上，如果测得有电流，则说明故障点在中间位置的后面线路上。

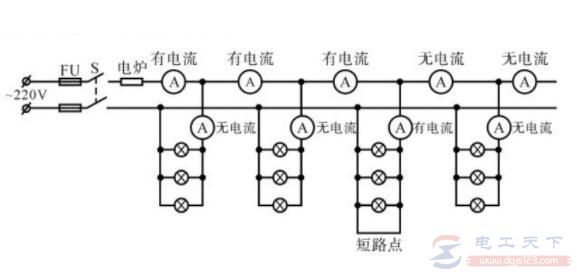

如下图：

继续向后查找，逐步缩小测量范围，当测得电流在有与无的分界点时，即可找出故障点。

按这种方法可查找线路较长且分支线路较多的地段，使用这种方法查找电器短路故障点的优点：在不分段断开电线，不破坏线路的整体布局的情况下，可快捷准确的确定故障点，对于线路较长的架空线路，此法尤为优越。

注意，先断开正常的负载开关，然后再查找故障点。
