地线和零线是相通的吗，从五种供电系统的供电方式来分析

地线和零线是否相通

很多人对“地线和零线是不是相通”这个问题不是太了解，要说清这个问题必须从供电系统的供电方式开始，每种供电系统采用的保护方式不一样。

我们国家的供电系统有三相三线制，三相四线制和三相五线制，国际电工委员会则统一规定为TT系统，TN系统和IT系统。其中，TN系统又分为TN-C,TN-S,TN-C-S三种，也是工业和民用最常用的供电系统。

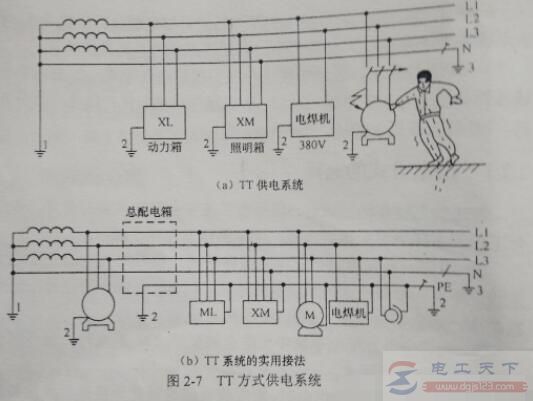

1、TT方式供电系统

变压器的中性点引出一条零线，而用电设备都是单独接地的或者增加1根公共保护地线，这样的供电方式，零线和地线是分开的。所以TT系统也称为保护接地系统。

2、TN-C方式供电系统

像这种从变压器引出一条中性线，兼做零线和地线，这条线我们用PEN表示。从图中可以看到，地线和零线就是一条线，所以这种方式是真正意义上的地线和零线是相同的。所有用电设备的可导电部分都要跟零线相接，也称为接零保护系统。

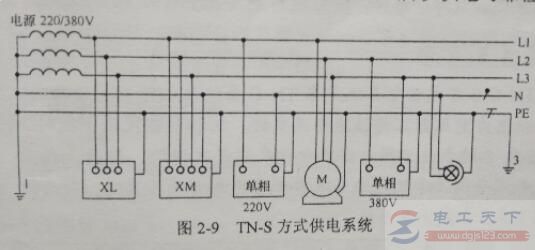

3、TN-S方式供电系统

这种供电系统通俗称为三相五线制，其地线和零线是严格分开的，地线用来作为保护线，而零线作为照明的回路，同时是三相线的平衡中性线。

这种供电方式也是目前国家要求的供电方式，适用于工业和民用的低压供电系统，也是一种最安全可靠的供电系统。

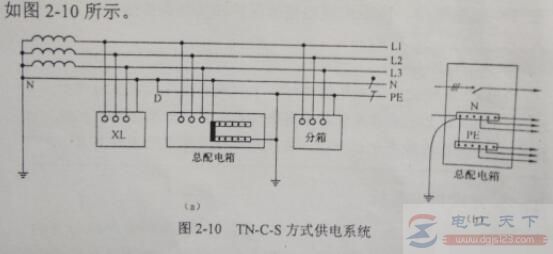

4、TN-C-S方式供电系统

这种供电系统的零线和地线是在总配电箱里连接起来，所以也是相通的。不过这只是一种临时变通的做法，一般不建议采用。

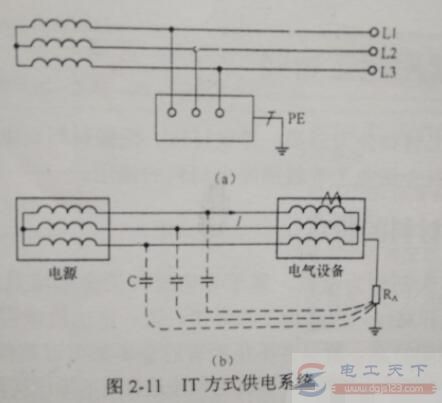

5、IT方式供电系统

从严格意义上来说，IT系统中的任何带电部分都要严禁直接接地，就是要完全绝缘，所以零线和地线也是分开的，这种供电系统一般是用在不允许停电的场合，而且供电距离不长才可以用。

在图中看不到零线，在无特殊要求的情况下IT系统是不会引出中性线的。

总结：

零线和地线最后归宿都是大地，说到底它们是相通的，只是要分清什么是地线，什么零线，并且要搞懂它们在供电系统中的作用，不能混淆了，以免发生安全事故。
