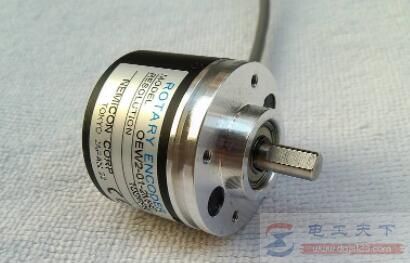

一文看懂增量编码器的测量方法

有关编码器的知识，如何对增量编码器进行测量，应该采用哪种测量方法，需要视增量编码器的输出电压的类型来定，可以采用示波器或万用表进行测量，下面具体来看下。

第一种：增量编码器的输出为电压型，可以用双通道的示波器测量编码器。

具体测量方法：

1.将编码器电源线接稳定的 5V电源。

2.将双通道示波器正极分别与A 、B 相连，示波器负极与电源负极相连，转动编码器轴，应显示相位相差90°的波形。

3.将双通道示波器正极分别与A-、B-相连，示波器负极与电源负极相连，转动编码器轴，应显示相位相差90°的波形。

4.将双通道示波器正极分别与A 、A-相连，示波器负极与电源负极相连，转动编码器轴，应显示相位相差180°的波形。

5.将双通道示波器正极分别与B 、B-相连，示波器负极与电源负极相连，转动编码器轴，应显示相位相差180°的波形。
