编码器怎么进行调试，编码器和电机相位对齐方法

编码器的调试方法

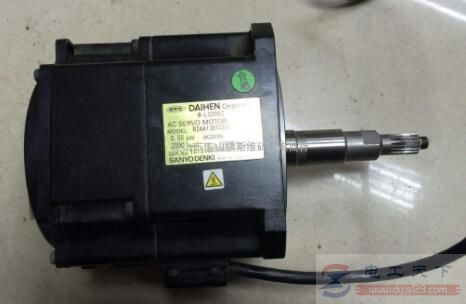

西门子伺服电机更换后，均需要调整零位，单圈和多圈差别不大，都是在一圈内对齐编码器的检测相位与电机电角度的相位。

早期的绝对值型编码器以单独的引脚给出单圈相位的最高位的电平，利用此电平的0和1的翻转，可以实现编码器和电机相位对齐。

以下是具体方法：

1、用一个直流电源给电机的UV绕组通以小于额定电流的直流电，U入，V出，将电机轴定向至一个平衡位置；

2、用示波器观察绝对编码器的最高计数位电平信号；

3、调整编码器转轴与电机轴的相对位置；

4、一边调整，一边观察最高计数位信号的跳变沿，直到跳变沿准确出现在电机轴的定向平衡位置处，锁定编码器与电机的相对位置关系；

5、来回扭转电机轴，撒手后，若电机轴每次自由回复到平衡位置时，跳变沿都能准确复现，则调零有效。

这类绝对值型编码器已被采用EnDAT，BiSS，Hyperface等串行协议，以及日系专用串行协议的新型绝对值型编码器广泛取代，因而最高位信号就不复存在了，此时对齐编码器和电机相位的方法有所变化，一种非常实用的方法是利用编码器内部的EEPROM，存储编码器随机安装在电机轴上后实测的相位。

以下是具体方法：

1、将编码器随机安装在电机上，即固结编码器转轴与电机轴，以及编码器外壳与电机外壳；

2、用一个直流电源给电机的UV绕组通以小于额定电流的直流电，U入，V出，将电机轴定向至一个平衡位置；

3、用伺服驱动器读取绝对编码器的单圈位置值，并存入编码器内部记录电机电角度初始相位的EEPROM中；

4、调零过程结束。此时电机轴已定向于电角度相位的-30度方向，因此存入的编码器内部EEPROM中的位置检测值对应电机电角度的-30度相位。此后，驱动器将任意时刻的单圈位置检测数据与这个存储值做差，并根据电机极对数进行必要的换算，再加上-30度，即可以得到该时刻的电机电角度相位。
